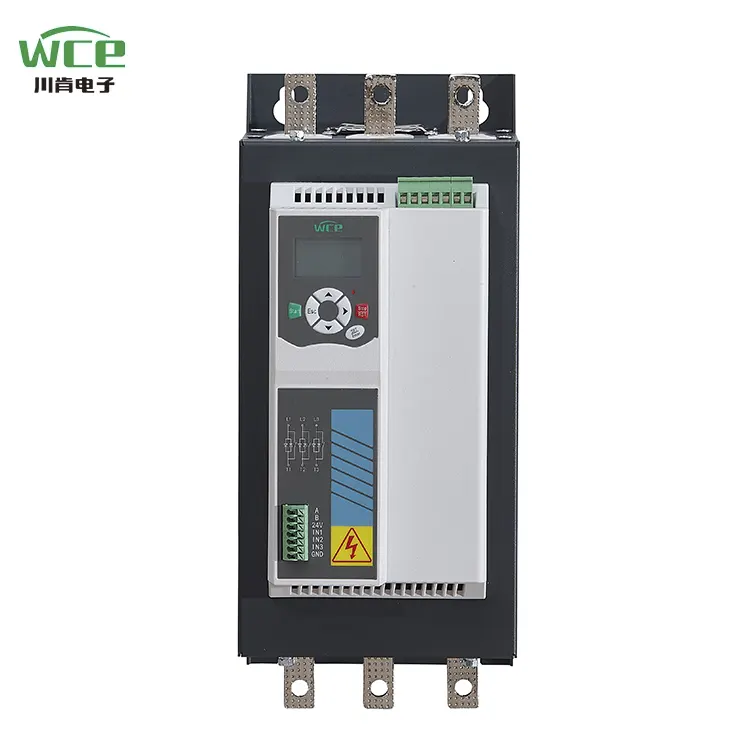

3 Fase 380V Dibangun di Bypass Soft Starter 100hp 150A

Interaksi cerdas dan operasi yang nyaman: 380V 380V yang dibangun dalam bypass soft starter 100hp 150A dilengkapi dengan layar tampilan kristal cair LCD. Desain antarmuka sederhana dan intuitif, dan pengalaman operasinya halus dan nyaman. Sistem ini dilengkapi dengan fungsi tampilan dalam bahasa Cina dan Inggris, dan mendukung kustomisasi bahasa nasional tertentu, sepenuhnya memenuhi kebutuhan pengguna di berbagai daerah.

Multi-komunikasi dan kontrol cerdas jarak jauh: Ini dilengkapi dengan fungsi komunikasi Modbus 485 standar, dan juga mendukung metode komunikasi yang disesuaikan seperti protokol Siemens Profibus dan aplikasi ponsel, membantu pengguna mencapai debugging jarak jauh yang efisien dan kontrol yang tepat, dan melanggar keterbatasan spasial.

Kinerja yang luar biasa dan daya tahan yang tahan lama: Dilengkapi dengan kontaktor DC khusus baru, dibandingkan dengan kontaktor AC biasa, kinerjanya meningkat 3 kali, panas berkurang 2,6 kali, keamanan ditingkatkan sebesar 25%, efisiensi hemat energi mencapai 20%, dan masa pakai melebihi 100.000 kali, memberikan jaminan yang andal untuk operasi stabil peralatan.

Disipasi panas yang efisien dan operasi yang stabil: Dilengkapi dengan kipas DC berkecepatan tinggi 24V dan desain disipasi panas serba ronde 360 ​​° inovatif, ini memberikan kekuatan angin yang kuat, memastikan bahwa peralatan mempertahankan keadaan disipasi panas yang baik dan kinerja yang stabil selama operasi.

Kerja sama yang mendalam dan peningkatan kualitas: Kami telah mencapai kerja sama yang mendalam dengan Hubei Taiji, sebuah perusahaan domestik yang terdaftar, dan mengadopsi modul dan thyristor yang disesuaikan, yang berbeda dari modul umum di pasar. Ini secara signifikan meningkatkan kapasitas beban dan meletakkan fondasi yang kuat untuk operasi peralatan yang efisien.

Desain yang ramping, penghematan biaya:Tidak perlu memasang kontaktor bypass eksternal, secara efektif menghemat ruang pemasangan, mengurangi biaya kabel, menyederhanakan proses pemasangan, dan membuat instalasi lebih nyaman dan lebih cepat.

Desain yang dimanusiakan, instalasi bebas khawatir: Ini mengadopsi soket terminal kontrol tipe pers, yang sederhana dan nyaman untuk dipasang dan dioperasikan. Cukup tekan terminal untuk menyelesaikan kabel, dan kemudian lepaskan untuk memperbaiki kawat, yang sangat meningkatkan efisiensi pemasangan.

Pengujian simulasi, verifikasi yang dapat diandalkan: Ini dilengkapi dengan fungsi simulasi operasi. Bahkan ketika sirkuit utama starter lunak tidak terhubung ke tegangan catu daya, ia dapat mensimulasikan proses awal, menjalankan dan menghentikan motor, dengan cepat mengkonfirmasi apakah keadaan kerja komponen starter lunak sendiri normal.

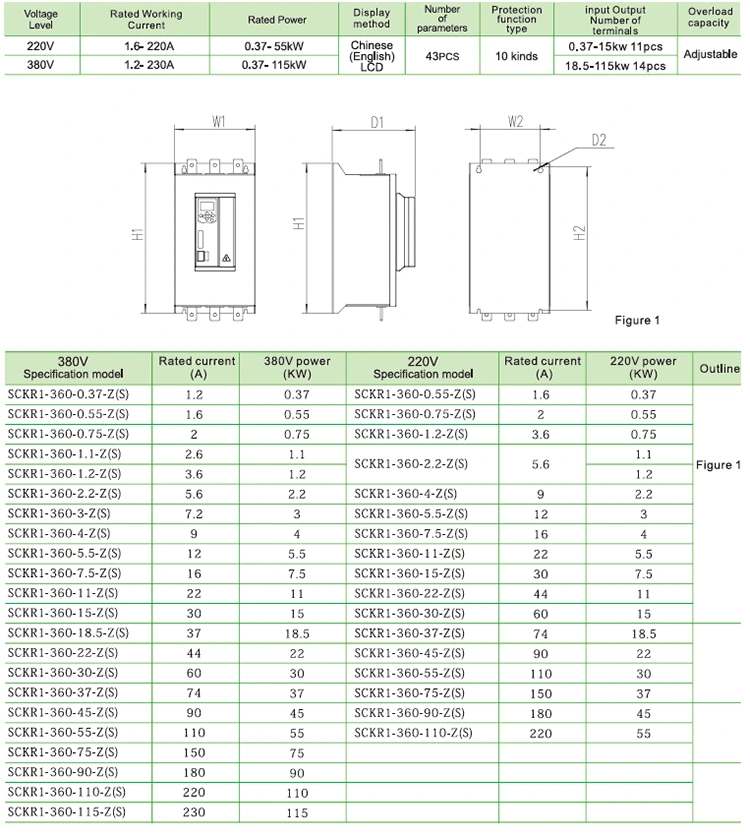

Parameter Produk (Spesifikasi)

Fitur Produk

1. Fungsi komunikasi

Dilengkapi dengan komunikasi Modbus RTU, komunikasi Profibus dan Profinet dapat ditambahkan dengan menambahkan kartu ekspansi.

2, bisa menjadi keyboard eksternal +4 baris layar LCD

Keyboard dapat dengan cepat dimasukkan dan dihapus untuk memenuhi kebutuhan operasi jarak jauh.

3, fungsi perlindungan motorik yang lebih komprehensif

Perlindungan tegangan berlebih, perlindungan undervoltage, perlindungan arus berlebih, perlindungan kelebihan beban, perlindungan underload, perlindungan kerugian fase, kesalahan bypass, kesalahan thyristor, ketidakseimbangan arus tiga fase, perlindungan berlebihan, dll.

4, rentang tegangan catu daya lebar

Memenuhi tegangan input catu daya utama 220-380V tujuan umum.

5. terminal pluggable

Satu set terminal komunikasi, empat kelompok terminal input digital, satu set output analog, dua set relay yang dapat diprogram

◆ Catu daya tiga fase: AC220V, AC380V ± 10%

◆ Nilai saat ini: 1.2a-230a,

◆ Motor yang berlaku: Jenis Tupai Umum Jenis AC Asynchronous Motor

◆ Mode awal: ramp tegangan, ramp arus, torsi

◆ Mode Parkir: Berhenti lembut, berhenti gratis, berhenti rem, berhenti adaptif.

◆ Input logika: Impedansi 1.8kΩ, daya +24V

◆ Frekuensi awal: Disarankan untuk memulai tidak lebih dari 10 kali per jam

◆ Level Perlindungan: IP20

◆ Mode pendinginan: Pendinginan udara

◆ Mode pemasangan: gantung dinding

◆ Kondisi lingkungan: ketinggian melebihi 2000 meter, kapasitas harus dikurangi sesuai, dan suhu sekitar antara -10 dan +40 ° C

Kelembaban yang sesuai tidak melebihi 95%(20 ℃ ± 5 ℃), tidak ada yang mudah terbakar, meledak, gas korosif, tidak ada debu konduktif, instalasi dalam ruangan, ventilasi yang baik, getaran kurang dari 0,5g

Aplikasi produk

Produk ini dapat digunakan dalam kesempatan seperti kipas, pompa air, irigasi lahan pertanian, dan transportasi sabuk konveyor horizontal.

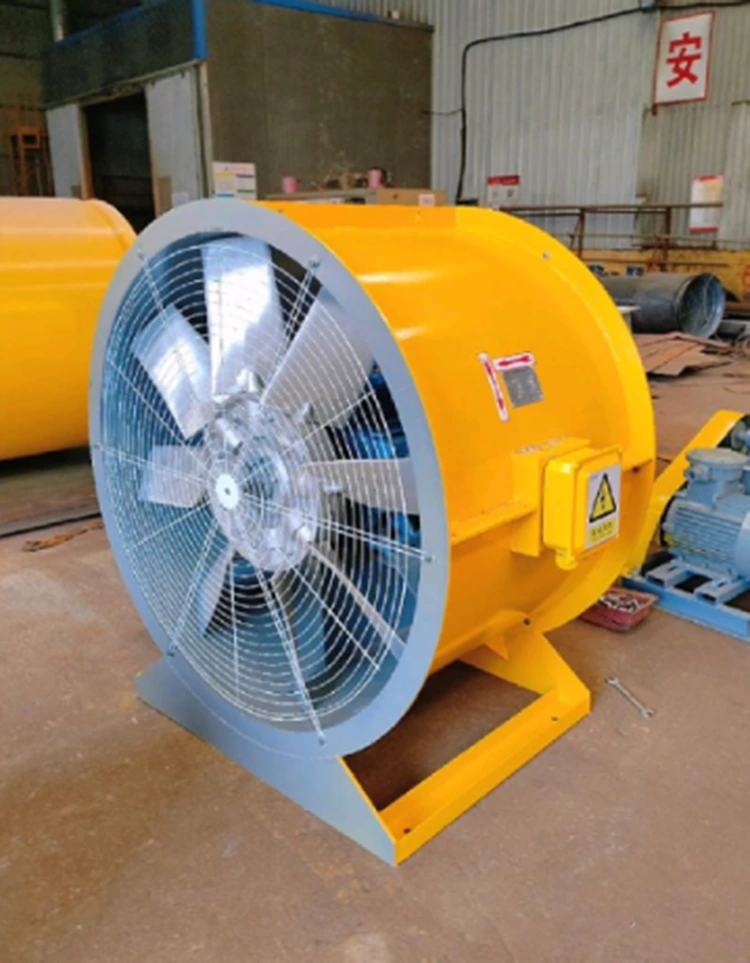

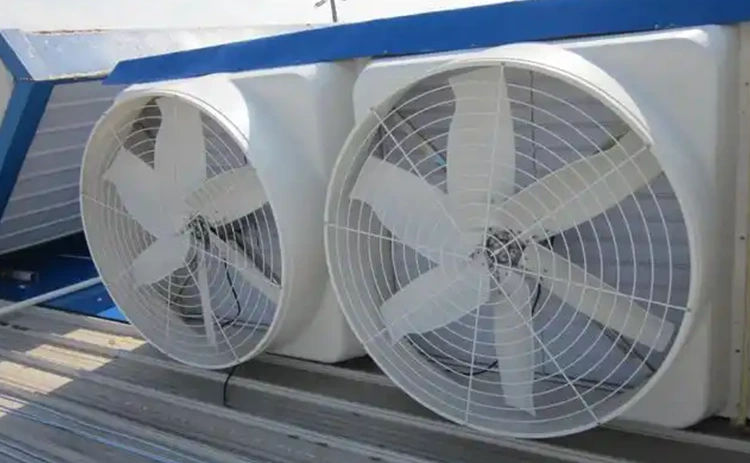

Penggemar

Starter lunak tidak hanya sangat mengurangi gesekan dan inersia kipas karena inersia besar blade dan rotor, tetapi juga menghindari kerusakan bantalan kipas, sabuk, bilah, dan bagian lain karena torsi instan yang berlebihan. Soft starters seri SCCR1-360 WCE, dengan kompatibilitas tinggi dan algoritma hemat energi, dapat mencakup beragam kebutuhan dari penggemar kecil hingga penggemar industri besar, membantu perusahaan mencapai produksi hijau dan efisien. Penerapan starter lunak pada kipas secara efektif memecahkan masalah kejutan awal dan mekanik awal yang tinggi, terutama untuk skenario yang tidak memerlukan regulasi kecepatan tetapi membutuhkan awal dan berhenti dengan lembut. Pemilihan dan pengaturan parameter yang wajar adalah kunci, yang secara signifikan dapat meningkatkan keandalan sistem dan ekonomi.

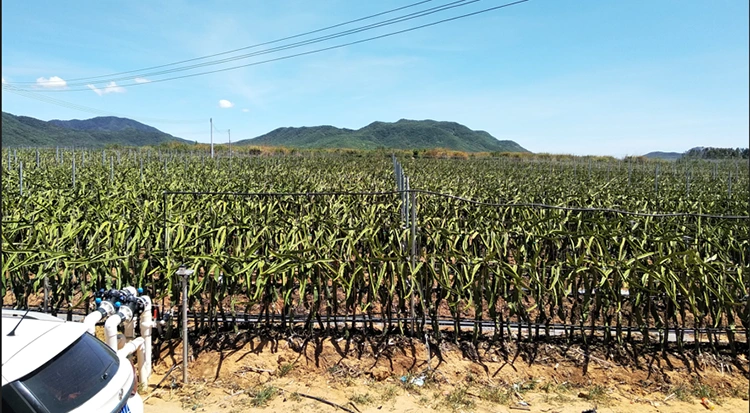

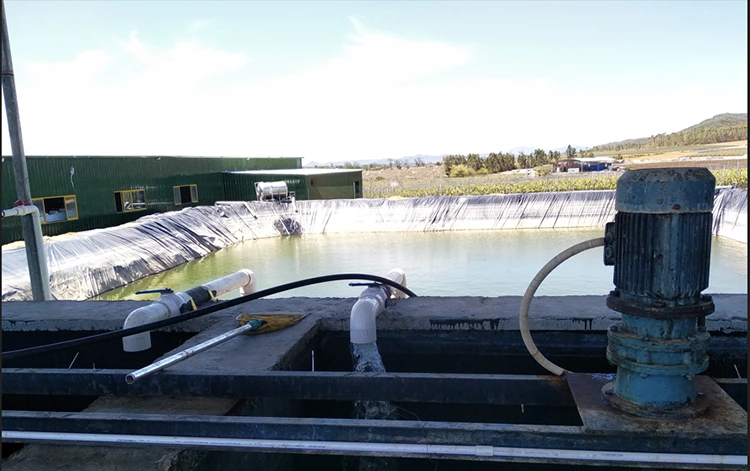

Irigasi lapangan

Dibandingkan dengan konverter frekuensi, permulaan lunak lebih murah dan cocok untuk skenario irigasi tanpa regulasi kecepatan. Dalam sistem irigasi lapangan, starter lunak terutama bertindak pada motor asinkron tiga fase yang menggerakkan pompa air, dan mengadopsi kemiringan tegangan atau mode start terbatas saat ini, sehingga kecepatan motor secara bertahap meningkat dari nol ke kecepatan pengenal, menghindari arus tinggi yang hasil langsung oleh start langsung tradisional. Saat dimatikan, fungsi berhenti lunak opsional, dengan pengurangan linear tegangan untuk mengurangi kecepatan pompa dengan lembut, menghambat efek palu air. Starter lunak secara efektif memecahkan masalah dampak arus tinggi, konsentrasi tegangan mekanik dan efek palu air dari motor pompa melalui kontrol start-stop yang fleksibel dan mekanisme perlindungan berganda dalam sistem irigasi lapangan, dan secara signifikan meningkatkan keandalan dan ekonomi sistem.

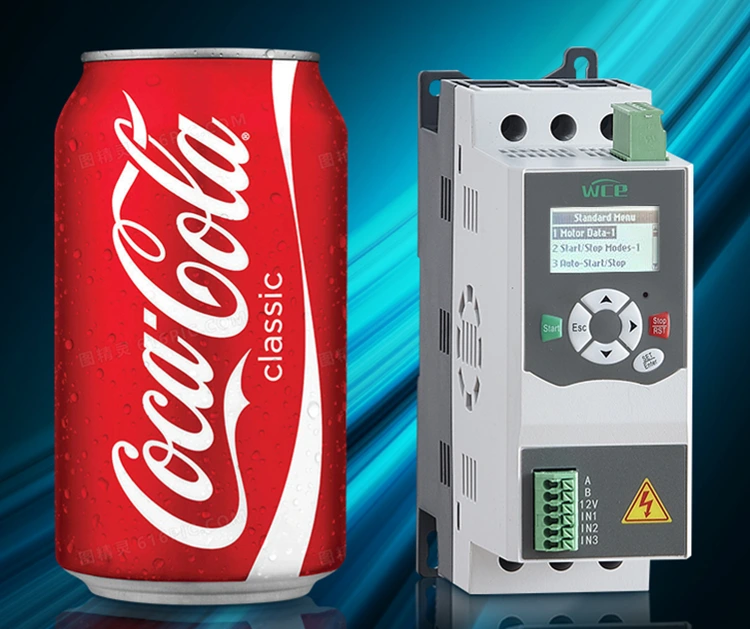

Dengan ukuran dan volume yang lebih kecil, ia dapat secara langsung menggantikan kontaktor Star-Delta, menghemat bahan dan ruang.

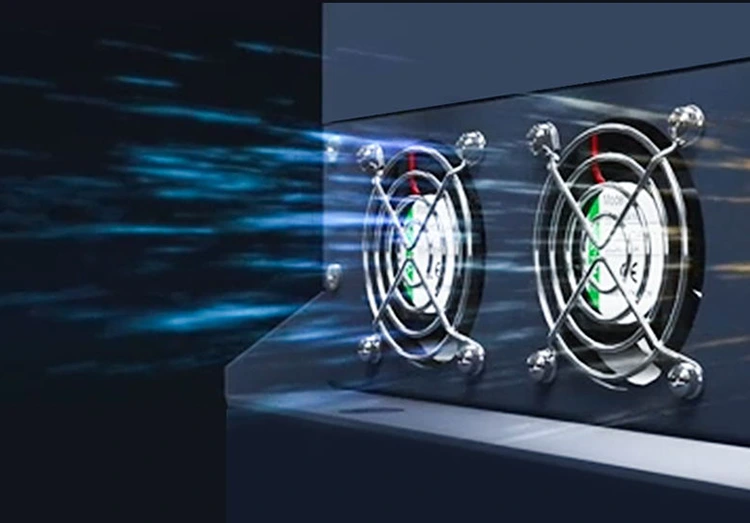

Thyristor dengan starter bypass lunak internal hanya berfungsi selama startup dan beralih ke kontaktor selama operasi, sehingga menghasilkan lebih sedikit panas. Namun, kami masih memasang kipas untuk mendinginkan kontaktor. Pasang kipas untuk mendinginkannya. All18.5kW dan di atas 360 Soft Starters dilengkapi dengan kipas DC berkecepatan tinggi 24V, memberikan disipasi panas serba 360 ° dan kekuatan angin yang lebih kuat. Ini tidak hanya mengurangi penutupan tak terduga yang disebabkan oleh kepanasan, tetapi juga secara signifikan memperpanjang masa pakai starter lunak.

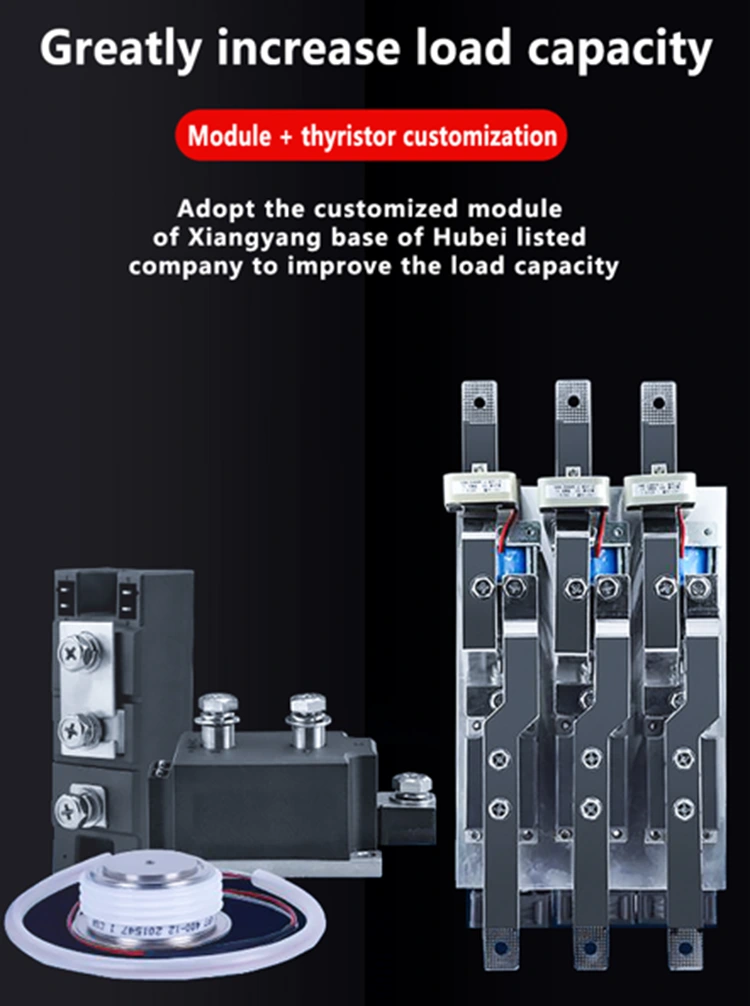

Kami memiliki kerja sama yang mendalam dengan Hubei Taiji, perusahaan domestik yang terdaftar, dan menggunakan modul dan thyristor yang disesuaikan, berbeda dari modul generik yang dipasok di pasaran, untuk meningkatkan kapasitas beban. Kontaktor DC kami juga disesuaikan secara khusus, semuanya menampilkan kontak perak. Permukaan kontak kontak lebih besar dan dapat mencapai hampir 100.000 waktu keterlibatan, secara signifikan meningkatkan masa pakai.

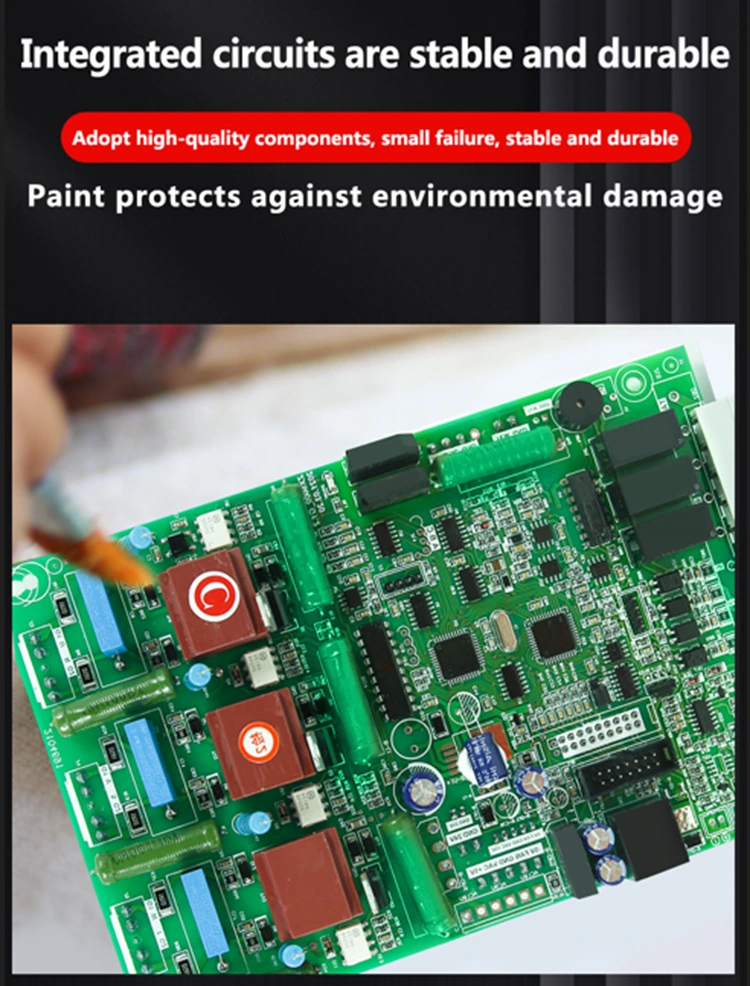

Tujuan utama cat kuas papan sirkuit starter lunak (biasanya tiga lapisan anti-cat, cat isolasi atau lapisan kelembaban) adalah untuk melindungi stabilitas dan umur papan sirkuit di lingkungan kerja yang kompleks, untuk memastikan masa pakai papan sirkuit, kami semua menggunakan petak-petak yang berkualitas tinggi, mo. sirkuit. Peningkatan daya tahan dan keamanan.

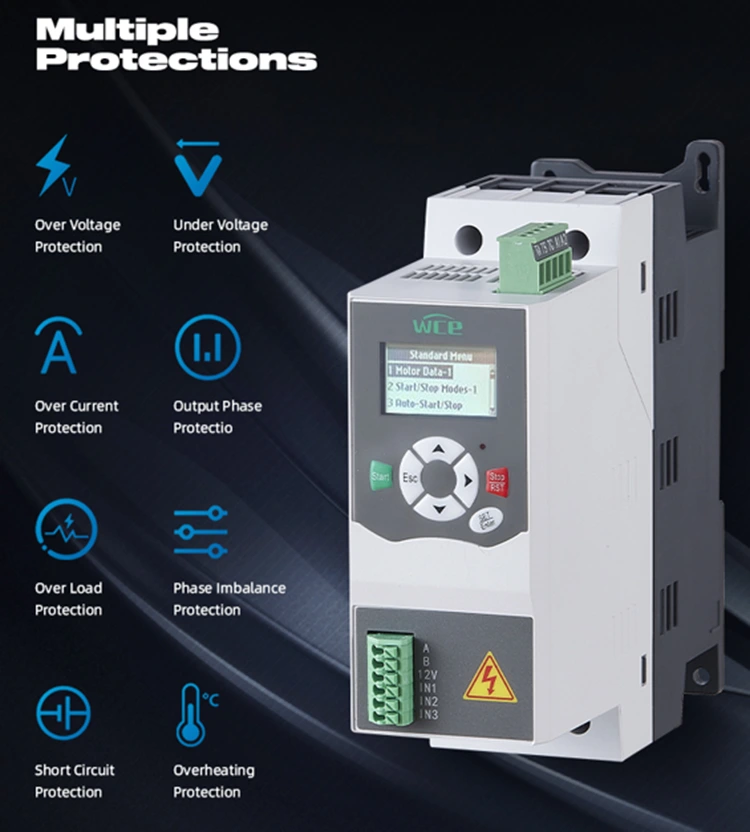

Fungsi Perlindungan Ganda: Perlindungan undervoltage, perlindungan tegangan berlebih, perlindungan arus berlebih, perlindungan kelebihan beban, perlindungan kerugian fase, perlindungan ketidakseimbangan tiga fase, dll.

Tampilan empat baris LCD definisi tinggi, mudah dioperasikan. Muncul dengan beberapa tampilan bahasa nasional dan dapat disesuaikan bila perlu.

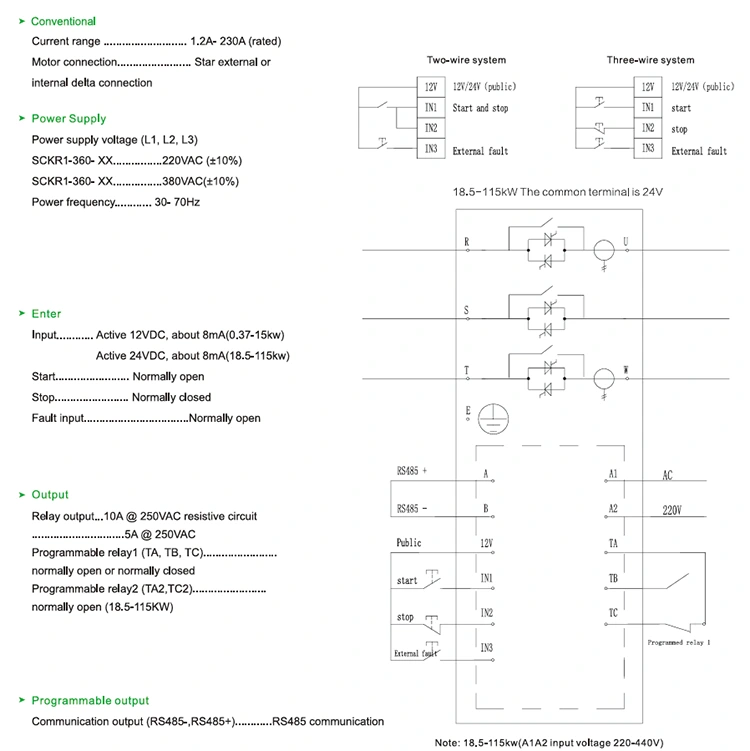

Diagram kabel starter lunak.
