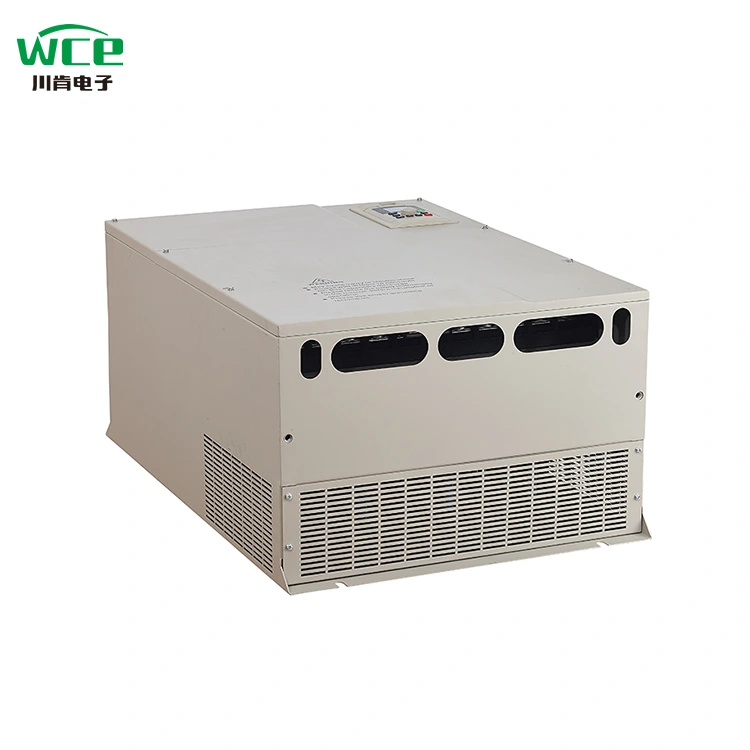

Penggerak frekuensi variabel inverter (VFD) 75kWmenyediakan kontrol kecepatan yang dapat disesuaikan untuk motor AC yang kompatibel dalam sistem industri. Namun, memilih drive yang tepat memerlukan lebih dari sekadar mencocokkan peringkat daya. Pembeli harus mempertimbangkan arus pengenal motor, tegangan suplai, persyaratan beban berlebih, karakteristik beban, kecepatan pengoperasian, kondisi sekitar, dan fungsi kontrol. Panduan ini menjelaskan cara kerja VFD 75kW, di mana ia dapat digunakan, spesifikasi mana yang perlu diperhatikan, dan cara menghindari masalah umum dalam pemilihan dan pemasangan. Ia juga menawarkan daftar periksa pembelian praktis untuk para insinyur, produsen peralatan, integrator sistem, dan distributor industri yang bekerja dengan Zhejiang Chuanken Electric Co., Ltd.
Motor industri menggerakkan pompa, kipas angin, kompresor, konveyor, mixer, dan banyak jenis mesin lainnya. Dalam aplikasi di mana kecepatan yang diperlukan berubah seiring permintaan produksi, menjalankan motor secara terus-menerus pada kecepatan penuh dapat menimbulkan konsumsi energi yang tidak perlu, tekanan mekanis, atau ketidakstabilan proses.
A Penggerak frekuensi variabel inverter 75kW VFDadalah pengontrol motor elektronik yang dirancang untuk mengatur kecepatan dan pengoperasian motor AC yang kompatibel dengan mengatur frekuensi dan tegangan keluaran sesuai dengan metode kontrol yang dipilih. Penunjukan 75kW mewakili kelas daya nominal, namun peringkat motor yang dapat digunakan bergantung pada peringkat arus spesifik penggerak, kelas tegangan, peringkat tugas, dan kondisi pemasangan.
Bagi produsen peralatan dan pembeli industri, VFD yang dipilih dengan tepat dapat mendukung akselerasi yang lebih mulus, deselerasi yang terkendali, penyesuaian proses yang lebih baik, dan pengoperasian motor yang lebih fleksibel. Ini juga dapat memberikan fungsi perlindungan motor dan kemampuan pemantauan, tergantung pada modelnya.
Namun demikian, tidak semua penggerak 75kW cocok untuk setiap motor 75kW. Dua drive dengan daya nominal yang sama mungkin berbeda dalam kapasitas kelebihan beban, konfigurasi input, kinerja kontrol, perlindungan lingkungan, dan antarmuka komunikasi.
Penggerak frekuensi variabel AC yang khas mengubah daya AC yang masuk menjadi DC melalui penyearah dan tautan DC, kemudian menggunakan perangkat switching elektronik untuk menghasilkan keluaran AC dengan frekuensi yang dapat disesuaikan. Sistem kontrol mengatur output sesuai dengan mode operasi yang dipilih dan kebutuhan motor.
Untuk motor induksi AC, kecepatan sinkron berhubungan dengan frekuensi suplai dan jumlah kutub motor. Mengurangi frekuensi umumnya menurunkan kecepatan motor, sementara meningkatkannya akan meningkatkan kecepatan dalam rentang pengoperasian motor dan penggerak yang diizinkan. Kecepatan motor induksi sebenarnya juga tergantung pada beban dan slip.
Banyak drive menggunakan kontrol volt-per-hertz (V/f) untuk penyesuaian kecepatan secara mudah. Kontrol vektor tanpa sensor dapat memberikan kontrol torsi yang lebih baik dalam aplikasi yang memerlukan kecepatan atau performa beban yang lebih tinggi. Fungsi yang tersedia bergantung pada model VFD spesifik dan konfigurasi motor.
Jalur akselerasi dan deselerasi yang dapat disesuaikan membantu mengontrol seberapa cepat motor hidup dan berhenti. Pengaturan ramp yang tepat dapat mengurangi pembebanan mekanis secara tiba-tiba dan mendukung produksi yang lebih stabil. Beban inersia tinggi atau persyaratan penghentian cepat mungkin memerlukan peralatan pengereman tambahan.
Tergantung pada modelnya, VFD dapat memantau arus, tegangan, suhu, frekuensi pengoperasian, dan kondisi gangguan. Perlindungan beban berlebih motor elektronik dan diagnostik kesalahan dapat membantu tim pemeliharaan, namun penggerak harus dikonfigurasi dengan benar dan digunakan dengan perlindungan eksternal apa pun yang diperlukan.
VFD 75kW mungkin cocok untuk aplikasi motor industri menengah hingga besar ketika peringkat kelistrikan dan kemampuan kontrolnya sesuai dengan peralatan. Aplikasi yang umum termasuk yang berikut ini.
Kontrol kecepatan variabel dapat membantu mengatur aliran atau tekanan dalam sistem pemompaan. Dengan strategi pengendalian yang tepat, hal ini dapat mengurangi kerugian pembatasan, mendukung stabilitas tekanan, dan membantu mengelola perubahan permintaan. Karakteristik pompa dan persyaratan aliran minimum harus tetap diperhatikan.
Kecepatan kipas dapat disesuaikan untuk memenuhi persyaratan ventilasi, pendinginan, atau aliran udara proses. Bagi banyak sistem kipas sentrifugal, mengurangi kecepatan dapat menurunkan kebutuhan daya secara signifikan, asalkan titik pengoperasian dan persyaratan proses mengizinkannya.
Konveyor sering kali memerlukan akselerasi terkendali dan kecepatan stabil pada beban yang berubah-ubah. Penggerak harus dipilih berdasarkan torsi awal, inersia beban, persyaratan penghentian, dan kemungkinan seringnya start atau beban berlebih.
Mixer, peralatan produksi, dan mesin industri lainnya mungkin memerlukan kecepatan yang dapat disesuaikan untuk mengakomodasi bahan atau tahapan pemrosesan yang berbeda. VFD yang sesuai dapat meningkatkan fleksibilitas pengoperasian, meskipun profil torsi dan persyaratan proses harus memandu strategi pengendalian.
| Aplikasi | Tujuan Pengendalian Khas | Faktor Seleksi Penting |
|---|---|---|
| Pompa sentrifugal | Penyesuaian aliran atau tekanan | Tugas torsi variabel, kontrol PID, aliran minimum |
| Penggemar industri | Kontrol aliran udara dan ventilasi | Jangkauan pengoperasian, pendinginan, optimalisasi energi |
| Konveyor | Permulaan yang terkendali dan pengangkutan yang stabil | Torsi awal dan kapasitas beban berlebih |
| Pengaduk | Kecepatan proses yang dapat disesuaikan | Permintaan torsi dan perubahan kondisi beban |
| Kompresor | Penyesuaian kapasitas jika diizinkan | Kompatibilitas kompresor dan persyaratan awal |
Ini adalah contoh aplikasi umum dan bukan klaim kompatibilitas yang dijamin. Persyaratan pabrikan peralatan dan kondisi pengoperasian aktual harus menentukan pemilihan akhir.
Spesifikasi yang tepat mencegah ketidaksesuaian yang merugikan, perjalanan yang tidak terduga, dan penundaan pengoperasian yang dapat dihindari. Sebelum meminta penawaran, tinjau faktor teknis berikut.
Mulailah dengan pelat nama motor dan identifikasi daya terukur dan arus beban penuhnya. Arus keluaran kontinu VFD harus memenuhi atau melampaui arus yang dibutuhkan oleh motor pada kondisi pengoperasian yang diinginkan. Kemampuan arus sangat penting ketika motor beroperasi pada torsi tinggi atau beban berlebih yang sering terjadi.
Konfirmasikan tegangan suplai, frekuensi, dan konfigurasi fasa yang tersedia. Peringkat masukan penggerak harus sesuai dengan catu daya, sedangkan keluarannya harus kompatibel dengan motor. Peringkat 75kW saja tidak menentukan apakah model tertentu cocok untuk sistem pasokan 380V, 400V, 415V, atau lainnya.
Persyaratan kelebihan beban bervariasi menurut aplikasi dan model. Pompa sentrifugal dan kipas sering kali menggunakan tugas torsi variabel, sementara konveyor bermuatan dan beberapa kompresor mungkin memerlukan kemampuan beban berlebih yang lebih besar. Periksa persentase kelebihan beban, durasi, tingkat tugas, dan kondisi penurunan daya terkait yang ditentukan pabrikan.
Tentukan apakah kontrol V/f sudah cukup atau apakah kontrol vektor tanpa sensor diperlukan. Pertimbangkan torsi awal, kinerja kecepatan rendah, pengaturan kecepatan, dan apakah diperlukan umpan balik dari encoder atau sensor proses.
Suhu sekitar, debu, kelembapan, ketinggian, ventilasi, dan perlindungan penutup dapat memengaruhi kinerja drive. Jika VFD akan dipasang di kabinet listrik yang panas atau kawasan industri yang berdebu, periksa persyaratan pendinginan, kondisi lingkungan yang diizinkan, dan penurunan daya yang diperlukan.
Periksa apakah aplikasi memerlukan input digital dan analog, output relai, kontrol PID, pencatatan kesalahan, atau komunikasi dengan PLC atau sistem pengawasan. Dukungan protokol dan terminal yang tersedia berbeda-beda menurut seri produk.
Mesin yang berbeda memberikan tuntutan yang berbeda pada motor. Memahami profil beban membantu menentukan peringkat arus yang diperlukan, mode kontrol, dan konfigurasi pengereman.
Pompa sentrifugal, kipas angin, dan banyak blower merupakan aplikasi torsi variabel yang umum. Permintaan torsinya umumnya menurun seiring dengan penurunan kecepatan. Oleh karena itu, drive yang dikonfigurasi dengan benar dapat membantu mengurangi konsumsi energi ketika sistem menghabiskan banyak waktu pada kecepatan rendah.
Konveyor, pompa perpindahan positif tertentu, dan beberapa mixer mungkin memerlukan torsi besar bahkan pada kecepatan rendah. Aplikasi ini sering kali memerlukan hard disk dengan tingkat tugas berat yang sesuai dan kemampuan beban berlebih yang memadai. Pendinginan motor pada kecepatan rendah juga harus dievaluasi.
Peralatan berputar besar dapat menghasilkan energi regeneratif saat melambat. Beban yang menggerakkan motor alih-alih digerakkan olehnya juga memerlukan penanganan khusus. Tergantung pada aplikasinya, resistor pengereman, unit pengereman, atau solusi regeneratif mungkin diperlukan.
Jika tugasnya tidak pasti, berikan pemasok jenis beban, frekuensi start, waktu akselerasi yang diperlukan, waktu berhenti, rentang kecepatan, dan kondisi beban berlebih yang diharapkan. Informasi ini lebih berguna daripada sekadar meminta model 75kW.
Penghematan energi adalah alasan umum untuk memasang VFD, namun hasilnya bergantung pada mesin, strategi pengendalian, jadwal pengoperasian, dan desain sistem. Drive tidak secara otomatis mengurangi konsumsi energi di setiap aplikasi.
Di banyak pompa sentrifugal dan sistem kipas, daya yang dibutuhkan dapat berkurang secara signifikan seiring dengan berkurangnya kecepatan. Hal ini dapat menciptakan penghematan ketika permintaan bervariasi sepanjang hari. Namun, hasil sebenarnya bergantung pada kurva sistem, tekanan statis, batasan proses, dan efisiensi pengoperasian motor.
Evaluasi efisiensi motor, rugi-rugi penggerak, rugi-rugi transmisi, persyaratan proses, dan metode pengendalian yang ada secara bersamaan. Rentang kecepatan yang dipilih dengan buruk atau strategi pengendalian yang tidak tepat dapat membatasi manfaat yang diharapkan.
Catat jam pengoperasian, pengukuran kebutuhan daya, variasi beban, tarif listrik, dan biaya pemeliharaan. Bandingkan sistem yang ada saat ini dengan sistem yang dikendalikan PKS yang diusulkan dengan menggunakan asumsi yang realistis daripada mengandalkan persentase penghematan universal.
| Faktor Biaya | Informasi untuk Dikumpulkan | Mengapa Itu Penting |
|---|---|---|
| Konsumsi energi | KW terukur dan jam operasional tahunan | Memperkirakan potensi penghematan listrik |
| Instalasi | Kabinet, perkabelan, filter, dan commissioning | Menentukan biaya proyek awal |
| Pemeliharaan | Persyaratan inspeksi, pendinginan, dan servis | Mendukung perencanaan biaya siklus hidup |
| Kinerja proses | Data aliran, tekanan, kecepatan, dan produksi | Memeriksa apakah solusi kontrol memenuhi kebutuhan pengoperasian |
Pemasangan yang benar sangat penting untuk pengoperasian yang aman dan kinerja yang andal. Personel kelistrikan yang berkualifikasi harus mengikuti instruksi dari produsen penggerak, peraturan kelistrikan yang berlaku, dan persyaratan keselamatan mesin.
Verifikasi tegangan masuk, fasa, frekuensi, grounding, dan perangkat pelindung hulu. Konfirmasikan bahwa drive yang dipilih kompatibel dengan sistem pasokan dan kondisi pemasangan.
Sediakan jarak bebas, ventilasi, dan pembuangan panas yang diperlukan. Pisahkan kabel daya dari kabel kontrol sensitif jika perlu, dan ikuti panduan pabrikan untuk perutean kabel dan kompatibilitas elektromagnetik.
Konfigurasikan tegangan pengenal motor, arus, frekuensi, kecepatan, dan data pelat nama lain yang diperlukan. Terapkan pengaturan perlindungan motor dan mode kontrol yang sesuai sesuai dengan instruksi pabrik.
Periksa arah putaran, percepatan, perlambatan, kecepatan operasi, respon beban, dan penanganan gangguan. Uji seluruh urutan kontrol sebelum melepaskan mesin untuk produksi normal.
Simpan pengaturan parameter, informasi pengkabelan, catatan commissioning, dan riwayat alarm yang relevan. Dokumentasi membantu teknisi memulihkan konfigurasi yang diinginkan dan memecahkan masalah di masa mendatang.
Demi keselamatan, isolasi catu daya dan ikuti prosedur pelepasan dan verifikasi dari pabriknya sebelum mengerjakan drive atau peralatan yang terhubung dengannya. Bus DC dapat menahan tegangan berbahaya setelah listrik diputus.
Banyak kesalahan drive dapat ditelusuri ke ukuran yang salah, pendinginan yang buruk, pengaturan parameter yang tidak sesuai, masalah pengkabelan, atau kondisi beban yang menuntut. Proses pemecahan masalah yang terstruktur dapat mengurangi waktu henti dan menghindari penggantian komponen yang tidak perlu.
Kemungkinan penyebabnya mencakup permintaan torsi awal yang berlebihan, waktu akselerasi yang singkat, pengikatan mekanis, data motor yang salah, atau pengaturan kontrol yang tidak sesuai. Tinjau riwayat kesalahan dan kondisi beban sebelum menyesuaikan parameter.
Periksa ventilasi, suhu kabinet, kipas pendingin, kebersihan heatsink, dan pemuatan. Verifikasi apakah pemasangan melebihi suhu lingkungan atau batas ketinggian yang diizinkan dan apakah penurunan daya diperlukan.
Perlambatan cepat atau beban inersia tinggi dapat mengembalikan energi ke bus DC penggerak. Tergantung pada aplikasi dan desain produk, waktu perlambatan yang lebih lama atau solusi pengereman yang tepat mungkin diperlukan.
Periksa keakuratan parameter motor, mode kontrol, sinyal referensi kecepatan, pengkabelan, dan variasi beban. Untuk sistem loop tertutup, periksa perangkat umpan balik dan pengaturan kontrol yang relevan.
Tinjau kode alarm, kondisi pasokan, kabel kontrol, konfigurasi jaringan, dan pengaturan grounding. Catat kesalahannya sebelum mengatur ulang drive, dan bacalah manual produk atau dukungan teknis yang memenuhi syarat jika penyebabnya masih belum jelas.
Pemeliharaan preventif harus mengikuti jadwal servis pabrikan dan mencakup inspeksi yang sesuai terhadap jalur ventilasi, sambungan listrik, kondisi lingkungan, dan catatan kesalahan.
Pembeli industri dapat mengurangi kesenjangan spesifikasi dan penundaan pengadaan dengan menyiapkan ringkasan teknis lengkap sebelum meminta penawaran harga.
Zhejiang Chuanken Electric Co., Ltd.berfungsi sebagai referensi perusahaan bagi pembeli yang mengevaluasi produk kontrol motor industri. Saat mendiskusikan penggerak frekuensi variabel inverter 75kW, pembeli harus memberikan tujuan aplikasi dan persyaratan kelistrikan sehingga seri produk dan konfigurasi yang sesuai dapat dikonfirmasi.
Untuk proyek OEM, peningkatan peralatan, dan pengadaan distributor, membandingkan pemasok dalam hal kesesuaian teknis, dokumentasi, dukungan layanan, dan total biaya pengoperasian memberikan dasar yang lebih kuat untuk keputusan pembelian dibandingkan hanya membandingkan peringkat daya nominal.
VFD 75kW mengontrol kecepatan dan pengoperasian motor AC yang kompatibel dengan menyesuaikan frekuensi dan tegangan keluarannya. Tergantung pada modelnya, ini juga dapat memberikan perlindungan motor, akselerasi dan deselerasi yang dapat disesuaikan, pemantauan, dan integrasi kontrol industri.
Ini mungkin cocok, tetapi peringkat dayanya saja tidak cukup. Verifikasi arus dan tegangan pengenal motor, arus keluaran kontinu penggerak, kapasitas beban berlebih, peringkat tugas, dan kondisi pengoperasian sebelum memastikan kompatibilitas.
Aplikasi potensial mencakup pompa industri, kipas angin, blower, konveyor, mixer, dan kompresor yang kompatibel. Kesesuaiannya tergantung pada spesifikasi motor, karakteristik beban, torsi yang dibutuhkan, dan kemampuan penggerak yang dipilih.
Hal ini dapat mengurangi konsumsi energi dalam aplikasi kecepatan variabel yang sesuai, terutama ketika permintaan pompa atau kipas berubah seiring waktu. Penghematan sebenarnya bergantung pada profil beban, desain sistem, jam pengoperasian, kerugian penggerak, dan strategi pengendalian.
Tegangan yang diperlukan bergantung pada model produk tertentu dan sistem tenaga regional. Konfirmasikan tegangan suplai, fasa, dan frekuensi berdasarkan lembar data pabrikan daripada berasumsi semua penggerak 75kW memiliki konfigurasi kelistrikan yang sama.
Tidak semua aplikasi memerlukannya. Resistor pengereman atau solusi pengereman lainnya mungkin diperlukan ketika beban memiliki inersia yang tinggi, memerlukan perlambatan yang cepat, atau mengembalikan energi yang signifikan ke penggerak. Konfirmasikan kompatibilitas dan ukuran dengan pabrikan.
Evaluasi dokumentasi teknis pemasok, kesesuaian produk, proses kualitas, kemampuan dukungan, ketentuan garansi, pengaturan pengiriman, dan kemampuan untuk memperjelas persyaratan aplikasi. Mintalah spesifikasi model yang tepat sebelum melakukan pemesanan.
Siapkan data papan nama motor, tegangan suplai, jenis aplikasi, persyaratan beban berlebih, fungsi kontrol, lingkungan pemasangan, kuantitas, dan tujuan pengiriman. Detail ini membantu pemasok mengevaluasi konfigurasi drive yang sesuai.
Mencari penggerak frekuensi variabel inverter 75kW untuk peralatan, lini produksi, atau proyek kendali motor Anda?Zhejiang Chuanken Electric Co., Ltd. adalah perusahaan yang dapat dihubungi untuk informasi produk dan diskusi teknis tentang persyaratan aplikasi Anda.
Bagikan spesifikasi motor Anda, tegangan suplai, jenis beban, kondisi pengoperasian, dan fungsi kontrol yang diperlukan untuk membantu menetapkan konfigurasi produk yang sesuai. Informasi teknis yang jelas memudahkan untuk mengevaluasi kompatibilitas, kebutuhan instalasi, dan biaya proyek.
Hubungi kamiuntuk mendiskusikan persyaratan VFD industri Anda, meminta dokumentasi produk, dan mencari solusi kontrol motor yang sesuai untuk proyek Anda.
Hubungi kamiuntuk Informasi ProdukKonfirmasikan ketersediaan model, peringkat teknis, sertifikasi, dan persyaratan komersial langsung dengan pemasok sebelum memesan.
