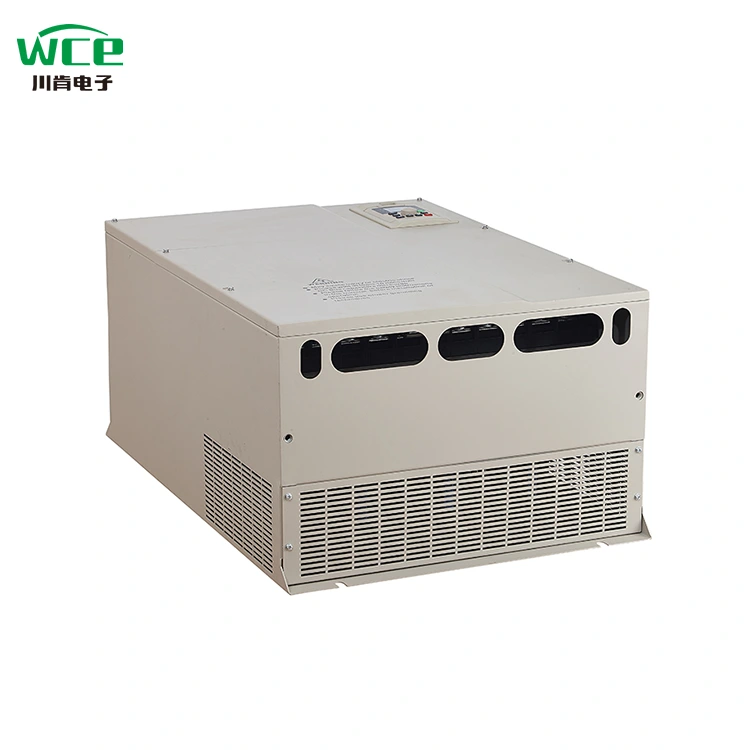

75KW Variabel Frekuensi Variabel VFD

Seri SCK300 adalah inverter berkinerja tinggi yang dirancang untuk otomatisasi industri, yang mengintegrasikan multi-fungsi dan efisiensi tinggi dan penghematan energi, dan cocok untuk pengendalian drive berbagai peralatan industri.

Fungsi dan keuntungan inti

Teknologi Kontrol Vektor Lanjutan: Regulasi kecepatan presisi tinggi dan operasi yang stabil, respons dinamis yang sangat baik.

Efisiensi tinggi dan penghematan energi: Mengoptimalkan efisiensi operasi motorik dan secara signifikan mengurangi konsumsi energi.

Kompatibilitas Luas: Dukungan Kondisi Kerja Kipas, Pompa, Sabuk Konveyor, Crushers, dan Peralatan Lainnya.

Skenario Aplikasi

Aplikasi fleksibel di area berikut:

Kontrol cairan (kipas, beban pompa)

Transfer material (sabuk konveyor, lift)

Mesin berat (crusher, mixer)

Ekspansi dan peningkatan

Upgrade mulus ke SCK350: Meningkatkan kinerja dan memperluas modul fungsional dengan mengganti papan kontrol.

Adaptasi peralatan khusus seperti crane: kartu ekspansi didukung setelah meningkatkan untuk memenuhi persyaratan skenario profesional seperti kontrol torsi dan sinkronisasi multi-motorik.

Dengan desain modular dan peningkatan teknologi, seri SCK dapat disesuaikan dengan kebutuhan otomatisasi industri yang beragam, dari dasar hingga lanjutan.

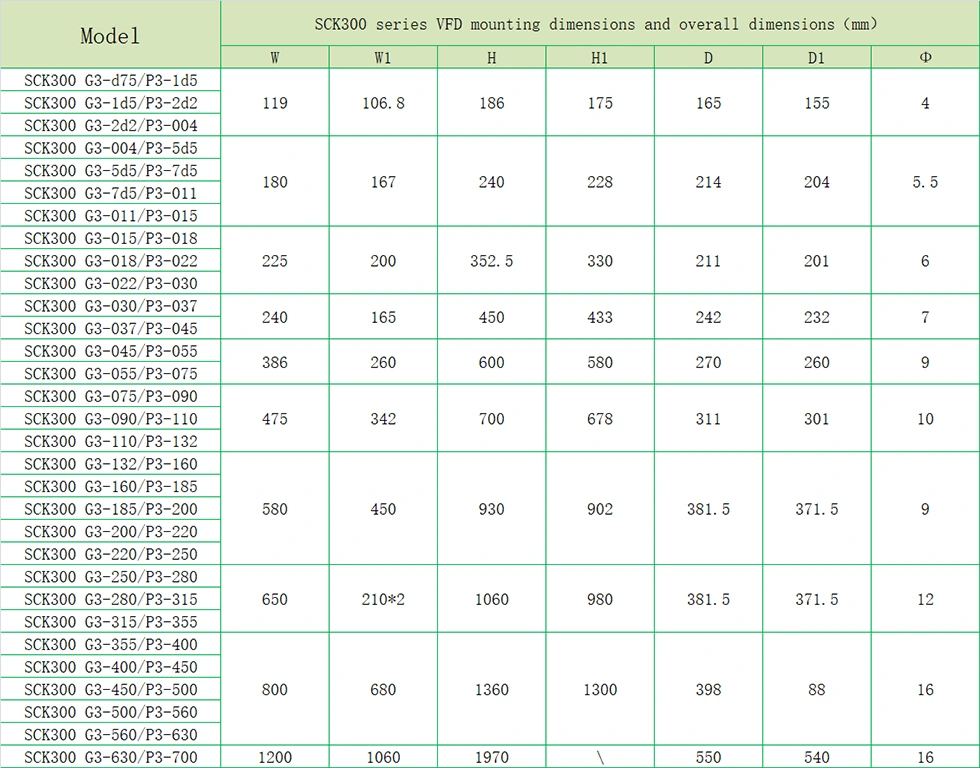

Parameter Produk (Spesifikasi)

Fitur Produk

● Fitur I/O.

◆ Kisaran tegangan input: 220V/380V/660V ± 15%

◆ Rentang frekuensi input: 47 ~ 63Hz

◆ Kisaran tegangan output: 0 ~ tegangan input terukur

Rentang Frekuensi Output: 0 ~ 400Hz

● Fitur antarmuka periferal

◆ Input digital yang dapat diprogram: 8 input

◆ Input analog yang dapat diprogram: AI1: 0 ~ Input 10V, AI2: 0 ~ 10V atau 0 ~ 20MA Input

◆ Output Open Collector: 1 Output

◆ Output relai: 2 output

◆ Output analog: 2 output, 0/4 ~ 20mA atau 0 ~ 10v masing -masing

● Karakteristik kinerja teknis

◆ Mode kontrol: Tidak ada kontrol vektor PG, kontrol V/F, kontrol torsi.

◆ Kapasitas kelebihan beban: 150% peringkat 60 -an saat ini; 180% peringkat 10s saat ini

◆ Torsi Mulai: Tidak Ada Kontrol Vektor PG: 0,5Hz/150% (SVC)

◆ Rasio Kecepatan: Tidak Ada Kontrol Vektor PG: 1: 100

● Fitur fungsional

◆ Mode pengaturan frekuensi: Pengaturan digital, pengaturan analog, pengaturan komunikasi serial, multi-kecepatan, pengaturan PID, dll.

◆ Fungsi kontrol PID

◆ Fungsi Kontrol Multi-Kecepatan: Kontrol Kecepatan 16

◆ Fungsi kontrol frekuensi ayunan

◆ Kegagalan daya sesaat tanpa penghentian fungsi

◆ Fungsi Kunci Cepat/Jog: Kunci Pintasan Multi-Fungsi Ditentukan secara bebas oleh Pengguna

◆ Fungsi Penyesuaian Tegangan Otomatis: Saat tegangan jaringan listrik berubah, ia dapat secara otomatis menjaga konstanta tegangan output

◆ Menyediakan hingga 25 jenis fungsi perlindungan kesalahan: lebih dari arus, tegangan berlebih, di bawah tegangan, suhu berlebih, kehilangan fase, kelebihan beban dan fungsi perlindungan lainnya

Aplikasi produk

Produk dapat digunakan dalam industri metalurgi dan kimia, kompresor, crane, acara teknik kota.

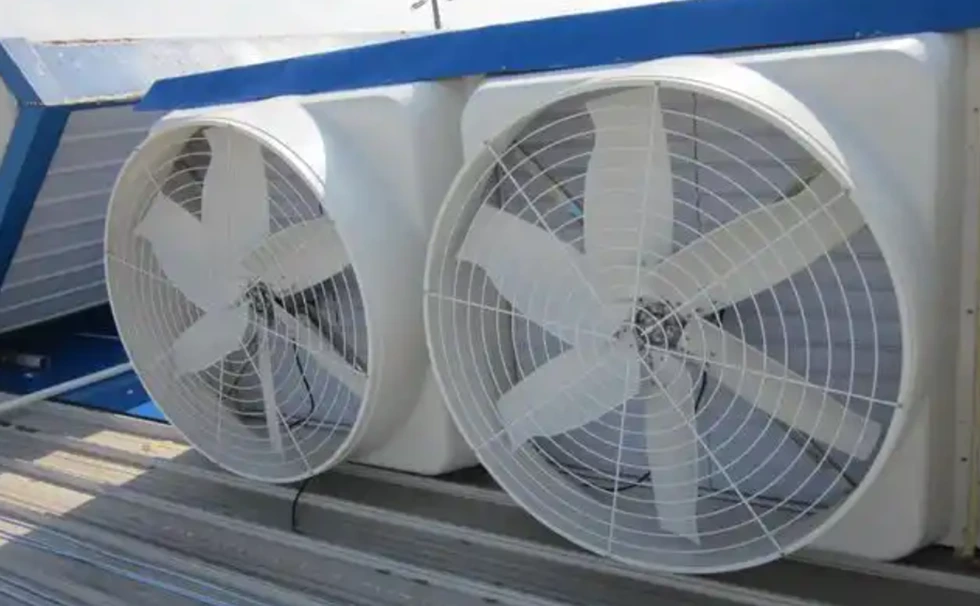

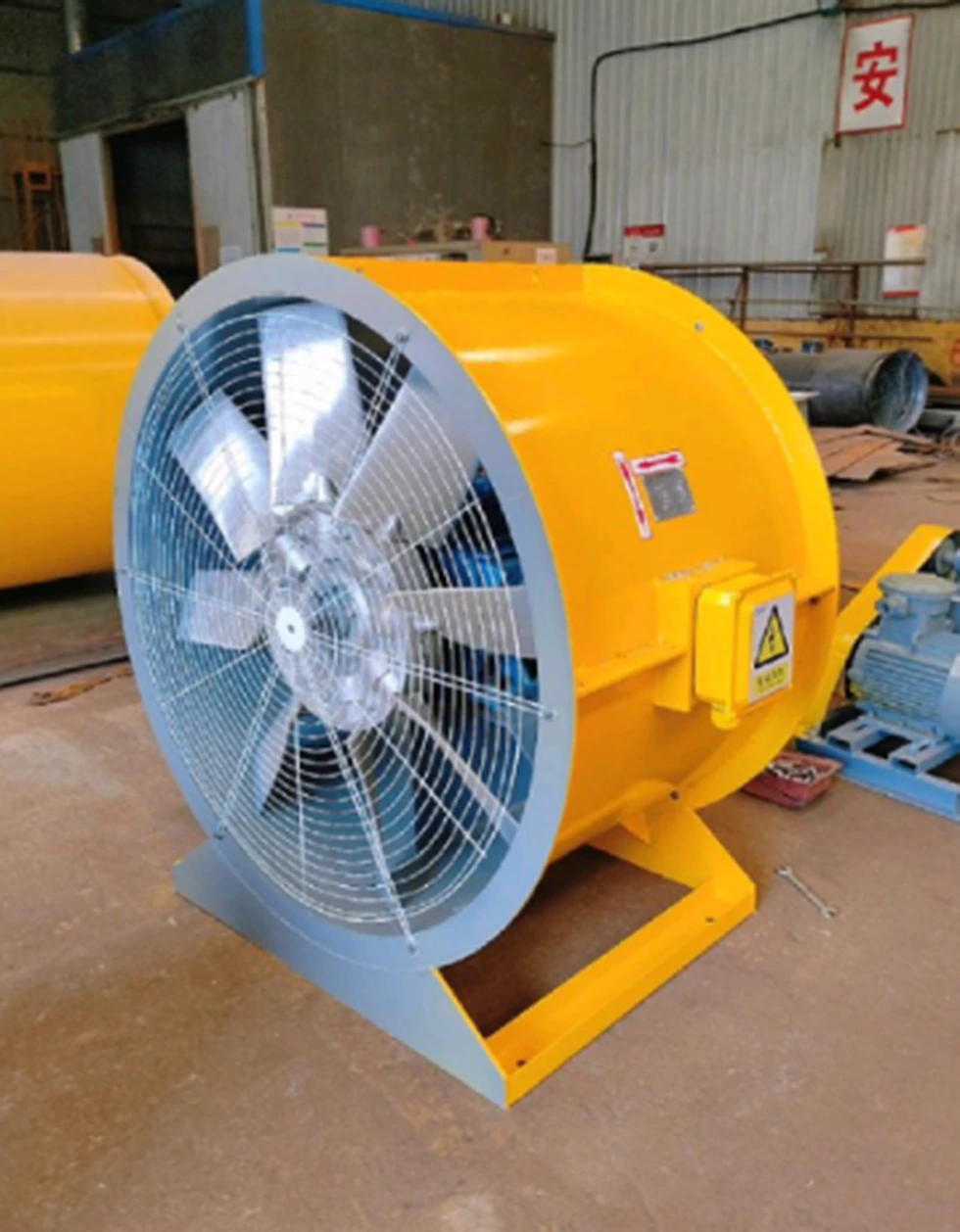

Penggemar

Penerapan konverter frekuensi di bidang kipas tidak hanya sangat mengurangi konsumsi energi, tetapi juga meningkatkan akurasi sistem dan tingkat otomatisasi melalui kontrol cerdas. Seri SCK300 WCE, dengan kompatibilitas tinggi dan algoritma hemat energi, dapat mencakup beragam kebutuhan ventilator kecil untuk penggemar industri besar, membantu perusahaan mencapai produksi hijau dan efisien.

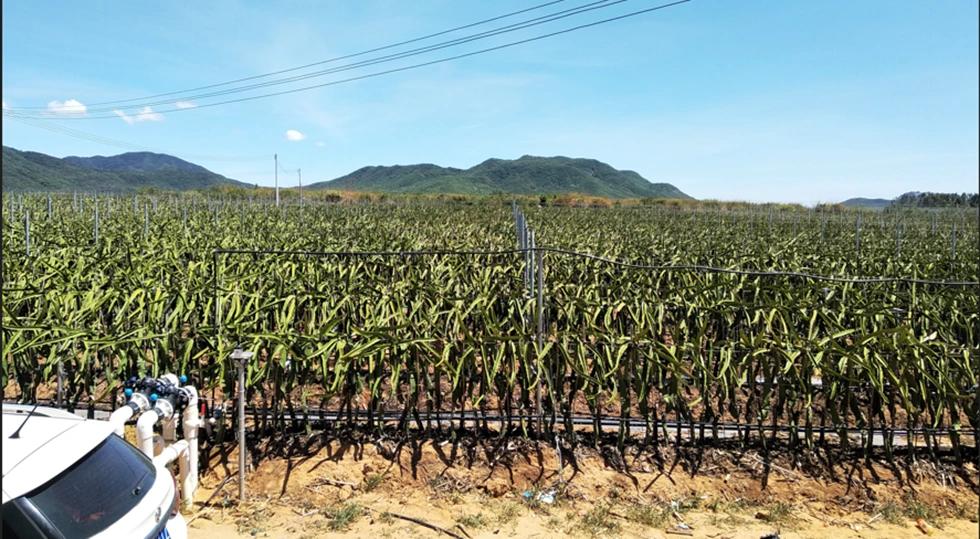

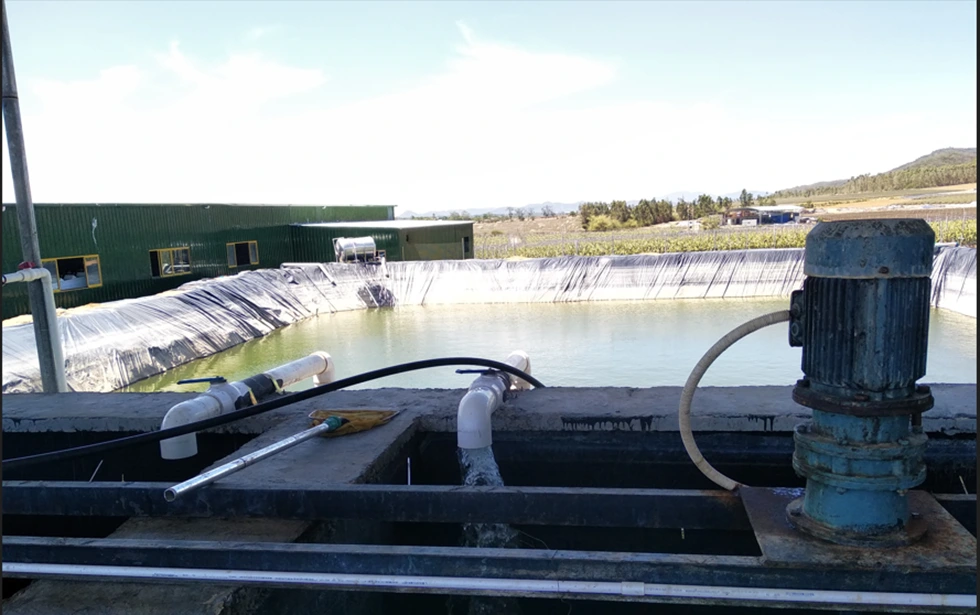

Irigasi lapangan

Dalam irigasi pertanian, VFD untuk pasokan air tekanan konstan hampir standar. Pertama -tama, dalam proses memulai pompa, VFD secara bertahap dapat meningkatkan frekuensi operasinya, sehingga pompa dapat berjalan perlahan, sehingga air tidak menyebabkan terlalu banyak dampak pada pipa. VFD kemudian dapat digunakan bersama dengan pengukur tekanan jarak jauh atau sensor tekanan untuk menyamakan tekanan di pipa kami. Akhirnya, VFD dapat mengontrol pipa perlindungan tekanan, tetapi juga melalui kelebihan bebannya sendiri, underload, overpressure, proteksi underfressure untuk mengurangi kerusakan pompa.

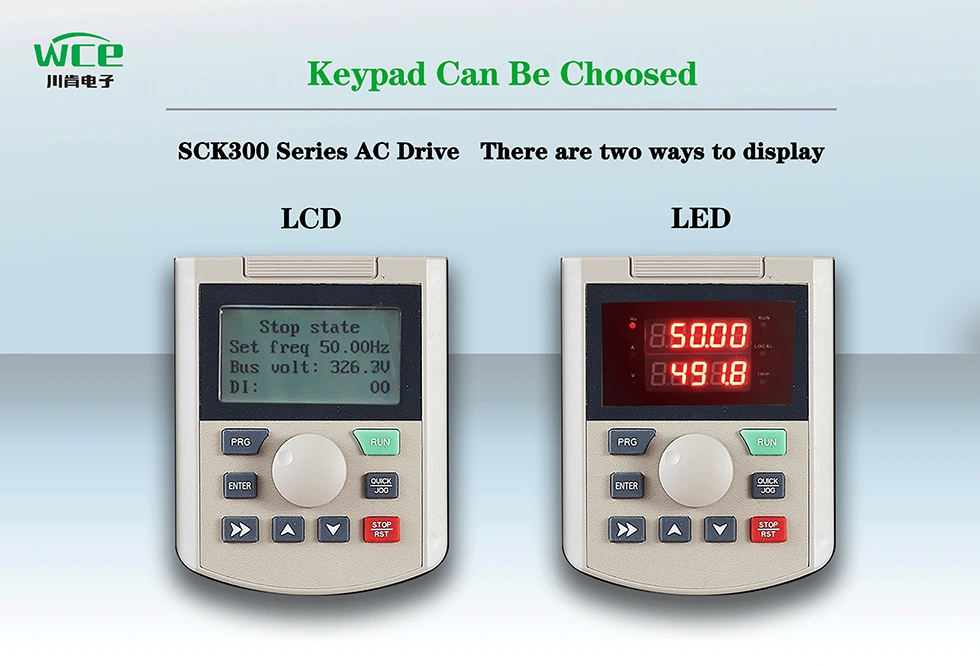

Dua mode tampilan tersedia:

1.lcd Display: Datang dengan tampilan Cina dan Inggris, Anda juga dapat menyesuaikan bahasa Rusia, Portugis, Spanyol, Persia, dan bahasa lainnya.

2.LED Display: Tampilan tabung digital tradisional, tampilan garis ganda, amati dua set data secara bersamaan.

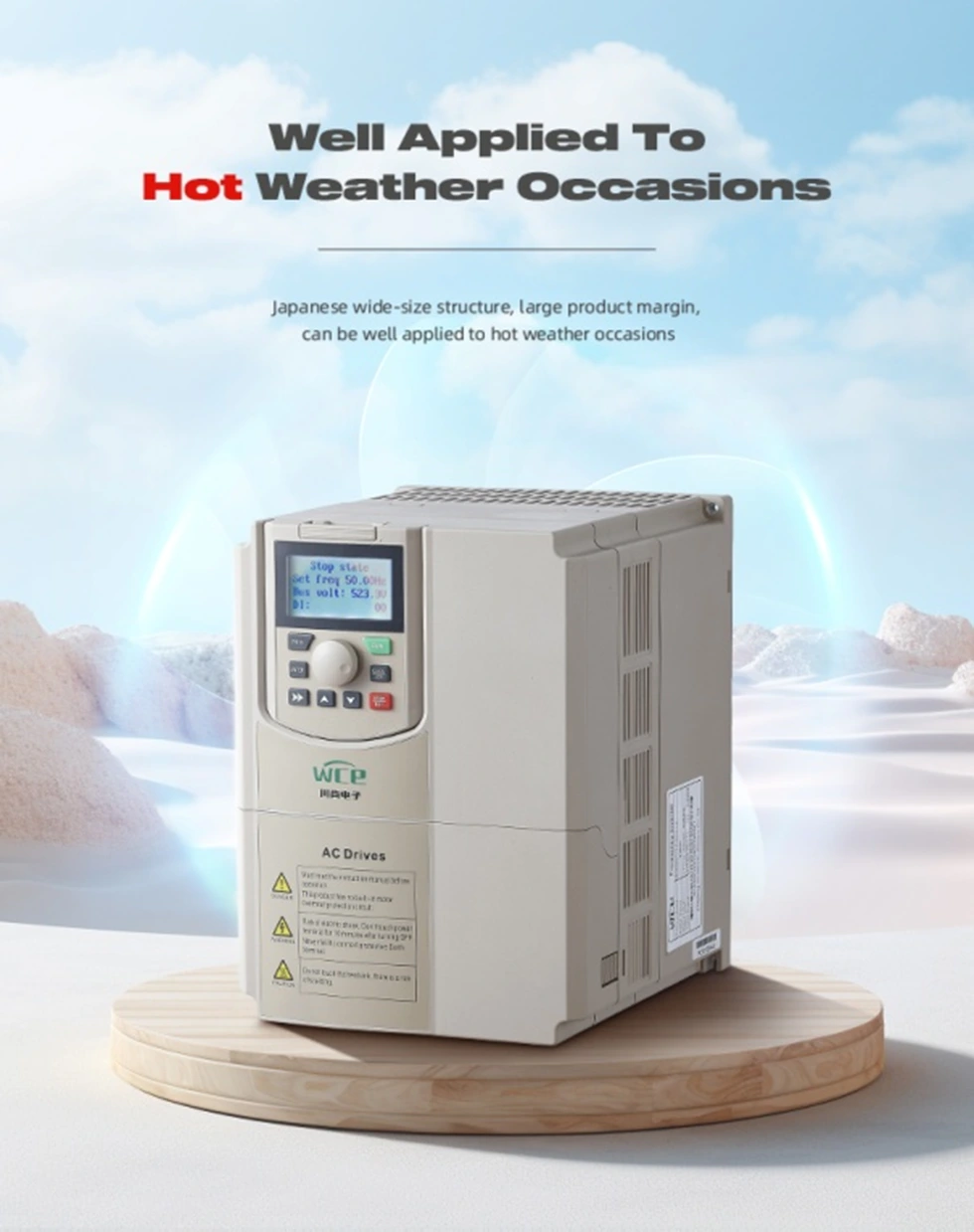

VFD mengadopsi desain struktural skala besar dan besar, mengintegrasikan komponen pendingin ukuran besar, dan memiliki kemampuan operasi kontinu beban yang tinggi dan tingkat pemanfaatan efisiensi tinggi. Dengan memperkuat sistem pendingin dan pemilihan komponen resisten suhu tinggi, ia dapat secara stabil beradaptasi dengan suhu tinggi dan kondisi kerja yang keras seperti tropis.

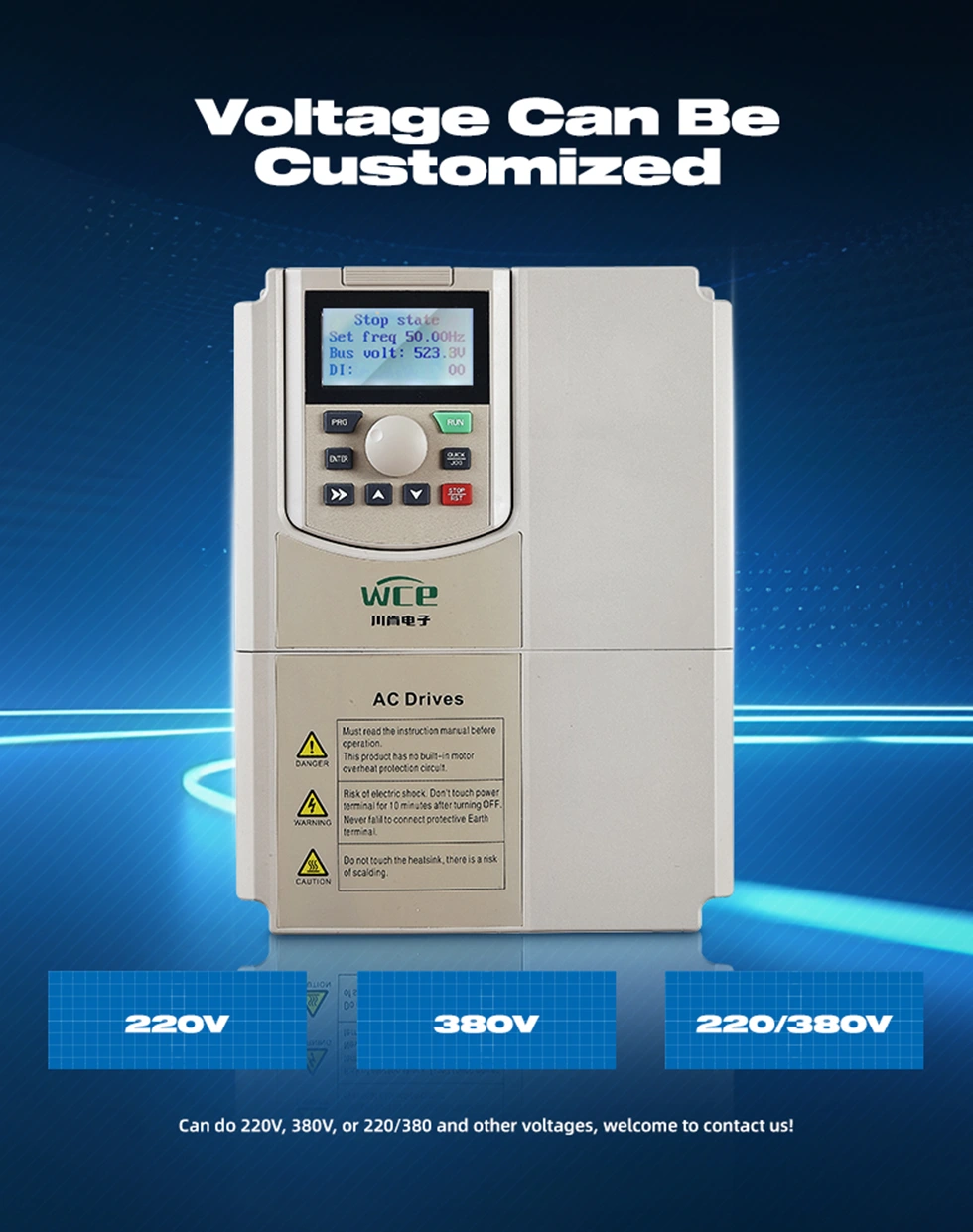

Berbagai jenis mode input dan output dapat disesuaikan:

Input 1.3p 380V ke output 3P 380V.

2. Input 3P220V ke output 3P220V.

3. Input 3P660V ke output 3P660V.

4. Input 1P220V ke output 3P 380V.

5. Input 1P220V ke output 3P220V.

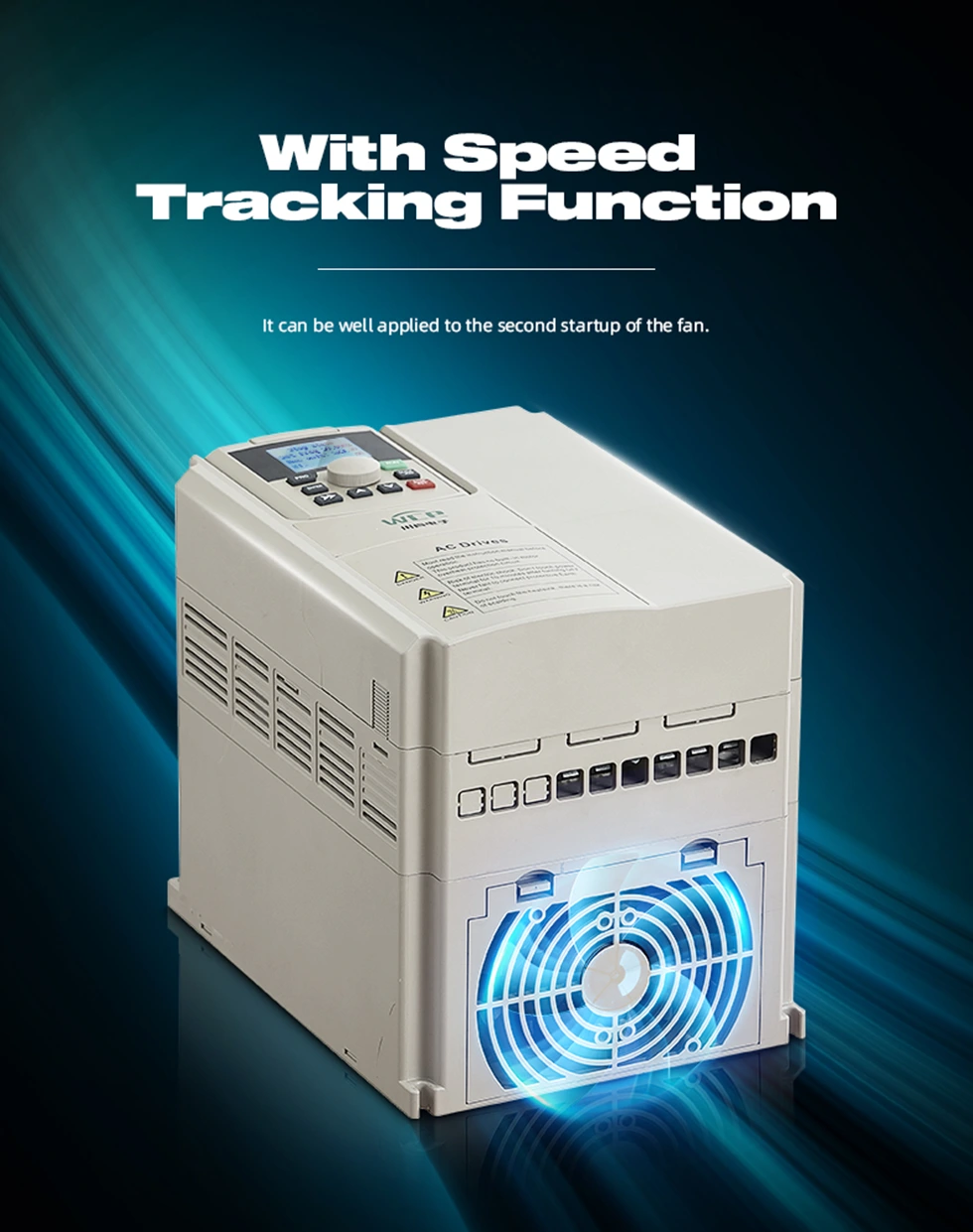

Dengan fungsi pelacakan kecepatan, dapat memulai ganda yang lebih baik.

Muncul dengan komunikasi Modbus RTU, dan juga dapat mengimplementasikan Modbus TCP, PRPFibus dan Profinet dengan menambahkan kartu ekspansi.

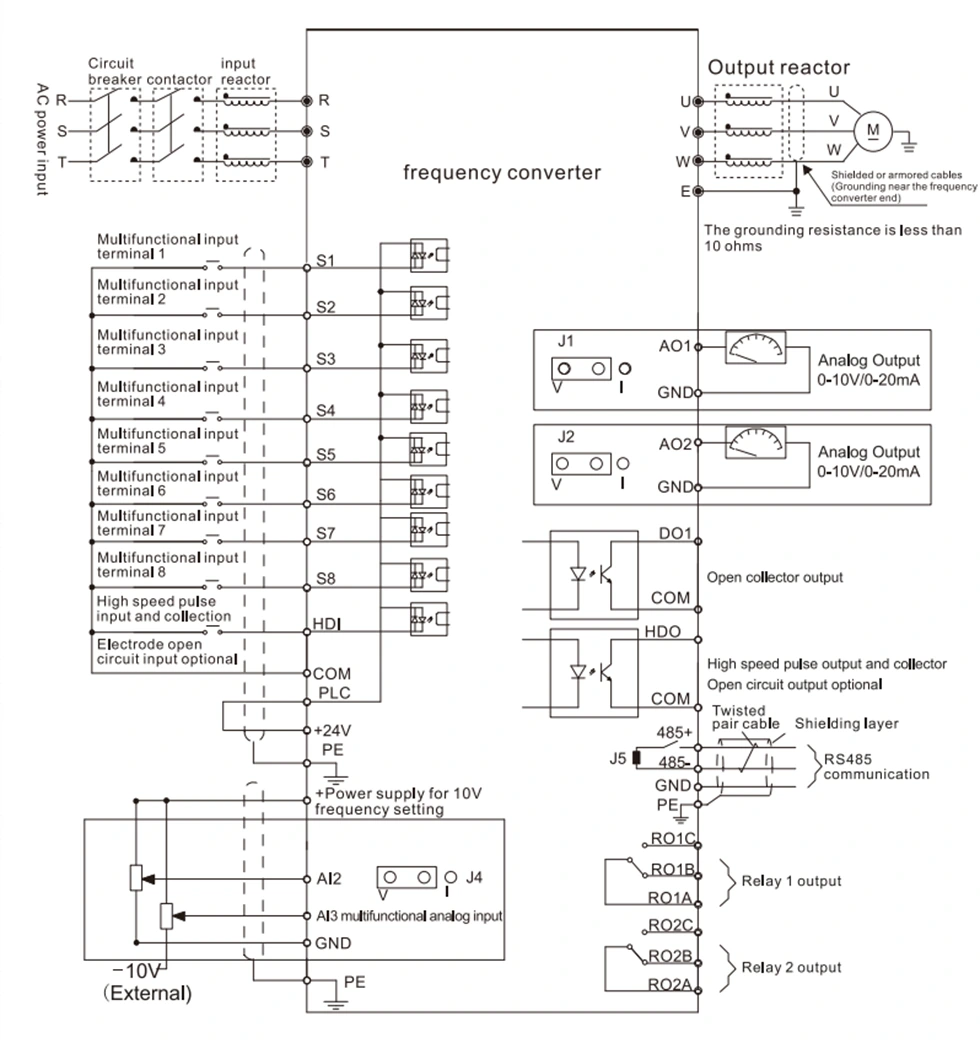

Diagram Pengkabelan VFD.
