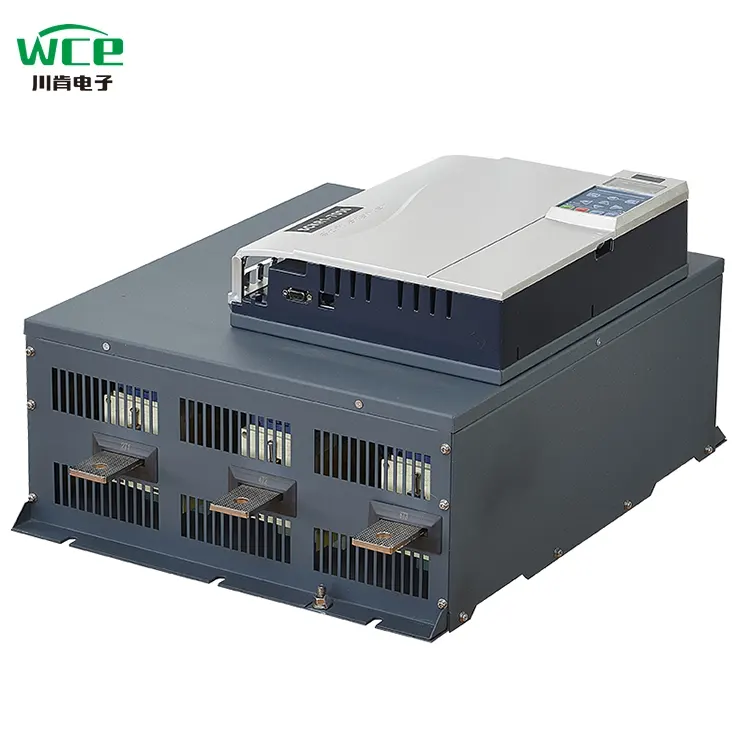

3 Fase 440V Dibangun di Bypass Soft Starter 160KW

Interaksi cerdas dan operasi yang nyaman: Soft Starters 7000 Series dilengkapi dengan tampilan kristal cair LCD, menampilkan desain antarmuka yang sederhana dan intuitif serta pengalaman operasi yang halus dan nyaman. Sistem ini dilengkapi dengan fungsi tampilan 8-bahasa dan mendukung penyesuaian bahasa nasional tertentu, sepenuhnya memenuhi kebutuhan pengguna di berbagai wilayah.

Multi-komunikasi dan kontrol cerdas jarak jauh:Ini dilengkapi dengan fungsi komunikasi Modbus 485 standar, dan juga mendukung metode komunikasi yang disesuaikan seperti protokol Siemens Profibus dan aplikasi ponsel, membantu pengguna mencapai debugging jarak jauh yang efisien dan kontrol yang tepat, dan melanggar keterbatasan spasial.

Kinerja yang luar biasa dan daya tahan yang tahan lama: Dilengkapi dengan kontaktor DC khusus baru, dibandingkan dengan kontaktor AC biasa, kinerjanya meningkat 3 kali, panas berkurang 2,6 kali, keamanan ditingkatkan sebesar 25%, efisiensi hemat energi mencapai 20%, dan masa pakai melebihi 100.000 kali, memberikan jaminan yang andal untuk operasi stabil peralatan.

Disipasi panas yang efisien dan operasi yang stabil:Dilengkapi dengan kipas DC berkecepatan tinggi 24V dan desain disipasi panas serba ronde 360 ​​° inovatif, ini memberikan kekuatan angin yang kuat, memastikan bahwa peralatan mempertahankan keadaan disipasi panas yang baik dan kinerja yang stabil selama operasi.

Kerja sama yang mendalam dan peningkatan kualitas: Kami telah mencapai kerja sama yang mendalam dengan Hubei Taiji, sebuah perusahaan domestik yang terdaftar, dan mengadopsi modul dan thyristor yang disesuaikan, yang berbeda dari modul umum di pasar. Ini secara signifikan meningkatkan kapasitas beban dan meletakkan fondasi yang kuat untuk operasi peralatan yang efisien.

Desain yang ramping, penghematan biaya:Tidak perlu memasang kontaktor bypass eksternal, secara efektif menghemat ruang pemasangan, mengurangi biaya kabel, menyederhanakan proses pemasangan, dan membuat instalasi lebih nyaman dan lebih cepat.

Kontrol Inovatif, Mulai Mudah: Dibandingkan dengan starter lunak konvensional, metode kontrol start torsi persegi baru telah ditambahkan, memberikan torsi awal yang lebih besar, mencapai awal yang mudah dan halus, dan beradaptasi dengan kondisi kerja yang lebih kompleks.

Pemantauan waktu nyata, jaminan keselamatan:Dilengkapi dengan terminal input PT100, dapat memantau suhu motor dalam waktu nyata, segera memahami status operasi motor, secara efektif mencegah kesalahan yang disebabkan oleh suhu abnormal, dan memastikan pengoperasian motor yang aman.

Desain yang dimanusiakan, instalasi bebas khawatir: Ini mengadopsi blok terminal kontrol plug-and-pull, membuat pemasangan dan pengoperasian menjadi sederhana dan nyaman. Cukup cabut blok terminal untuk menyelesaikan kabel dan kemudian memulihkannya, yang sangat meningkatkan efisiensi pemasangan.

Pengujian simulasi, verifikasi yang andal: Dilengkapi dengan fungsi simulasi operasi. Bahkan ketika sirkuit utama starter lunak tidak terhubung ke tegangan catu daya, ia dapat mensimulasikan proses awal, menjalankan dan menghentikan motor, dengan cepat mengkonfirmasi apakah keadaan kerja komponen starter lunak sendiri normal.

Dukungan darurat dan operasi berkelanjutan: Fungsi awal darurat telah ditambahkan. Bahkan jika terjadi gangguan tiba -tiba dari satu fase thyristor, starter lunak masih dapat mempertahankan operasi normal, memastikan operasi terus menerus dari peralatan utama dan mengurangi risiko shutdown.

Parameter Produk (Spesifikasi)

Ukuran, berat, dan arus 220V

Ukuran, Berat, dan Saat Ini Of380V

Ukuran, berat, dan arus 690V

Fitur Produk

1. Fungsi komunikasi

Dilengkapi dengan komunikasi Modbus RTU, komunikasi Profibus dan Profinet dapat ditambahkan dengan menambahkan kartu ekspansi.

2, bisa menjadi keyboard eksternal +4 baris layar LCD

Keyboard dapat dengan cepat dimasukkan dan dihapus untuk memenuhi kebutuhan operasi jarak jauh.

3, fungsi perlindungan motorik yang lebih komprehensif

Perlindungan tegangan berlebih, perlindungan undervoltage, perlindungan arus berlebih, perlindungan kelebihan beban, perlindungan underload, perlindungan kerugian fase, kesalahan bypass, kesalahan thyristor, ketidakseimbangan arus tiga fase, perlindungan berlebihan, dll.

4, rentang tegangan catu daya lebar

Memenuhi tegangan input catu daya utama 220-690V tujuan umum.

5. terminal pluggable

Satu set terminal komunikasi, lima kelompok terminal input digital, satu set output analog, tiga set relay yang dapat diprogram, terminal termistor motor dan terminal suhu PT100.

◆ Catu daya tiga fase: AC220V, AC380V, AC690V ± 10%

◆ Nilai saat ini: 13A-1600A,

◆ Motor yang berlaku: Jenis Tupai Umum Jenis AC Asynchronous Motor

◆ Mode awal: ramp tegangan, ramp arus, torsi

◆ Mode Parkir: Berhenti lembut, berhenti gratis, berhenti rem, berhenti adaptif.

◆ Input logika: Impedansi 1.8kΩ, daya +24V

◆ Frekuensi awal: Disarankan untuk memulai tidak lebih dari 10 kali per jam

◆ Level Perlindungan: IP20

◆ Mode pendinginan: Pendinginan udara

◆ Mode pemasangan: gantung dinding

◆ Kondisi lingkungan: ketinggian melebihi 2000 meter, kapasitas harus dikurangi sesuai, dan suhu sekitar antara -10 dan +40 ° C

Kelembaban yang sesuai tidak melebihi 95%(20 ℃ ± 5 ℃), tidak ada yang mudah terbakar, meledak, gas korosif, tidak ada debu konduktif, instalasi dalam ruangan, ventilasi yang baik, getaran kurang dari 0,5g

Aplikasi produk

Produk dapat digunakan dalam industri metalurgi dan kimia, kompresor, crane, acara teknik kota.

Crusher, urutkan batu dengan ukuran yang berbeda.

Starter lunak online banyak digunakan dalam industri crusher, dapat digunakan dalam dampak Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher dan sebagainya. Dapat digunakan pada host daya tinggi, mengurangi arus awal, mengurangi dampak mekanis. Starter lunak dapat secara otomatis menyesuaikan daya output motor sesuai dengan beban aktual crusher. Ketika crusher dalam operasi tanpa beban atau beban ringan, starter lunak mengurangi tegangan dan arus motor, sehingga motor berjalan pada daya yang lebih rendah, sehingga dapat mencapai tujuan penghematan energi. Menurut statistik, setelah menggunakan starter lunak, konsumsi energi crusher dapat dikurangi sekitar 10%-30%.

Kompresor Udara

Starter Soft Compressor Udara adalah starter lunak khusus yang disesuaikan untuk berbagai kompresor udara. Memasang starter lunak pada kompresor udara dapat membuat tekanan pasokan udara stabil, dan melalui pengatur tekanan, kompresor udara dapat terus bekerja di bawah nilai tekanan yang ditetapkan, tekanan stabil dan andal, dan tekanan dapat menjadi pengaturan tanpa langkah dan dapat disesuaikan kapan saja. Motor untuk mencapai awal yang lembut, masa pakai layanan kompresor dan siklus pemeliharaan akan sangat diperluas. Volume knalpot kompresor udara dikendalikan oleh kecepatan kompresor udara, pelat katup udara dalam silinder tidak lagi berulang kali dibuka dan ditutup, dan kondisi kerja seperti kursi katup dan pegas sangat ditingkatkan, yang menghindari aliran tajam dan dampak dari suhu tinggi dan gas bertekanan tinggi, dan mengurangi beban kerja pemeliharaan.

Tampilan empat baris LCD definisi tinggi, mudah dioperasikan. Muncul dengan beberapa tampilan bahasa nasional dan dapat disesuaikan bila perlu. Keyboard dapat dipasang dan mudah dipindahkan.

Thyristor dengan starter bypass lunak internal hanya berfungsi selama startup dan beralih ke kontaktor selama operasi, sehingga menghasilkan lebih sedikit panas. Namun, kami masih memasang kipas untuk mendinginkan kontaktor. Pasang kipas untuk mendinginkannya. Semua starter lunak 75kW dan di atas 7000 Series dilengkapi dengan kipas DC berkecepatan tinggi 24V, memberikan disipasi panas serba 360 ° dan kekuatan angin yang lebih kuat. Ini tidak hanya mengurangi penutupan tak terduga yang disebabkan oleh kepanasan, tetapi juga secara signifikan memperpanjang masa pakai starter lunak.

Kami memiliki kerja sama yang mendalam dengan Hubei Taiji, perusahaan domestik yang terdaftar, dan menggunakan modul dan thyristor yang disesuaikan, berbeda dari modul generik yang dipasok di pasaran, untuk meningkatkan kapasitas beban. Kontaktor DC kami juga disesuaikan secara khusus, semuanya menampilkan kontak perak. Permukaan kontak kontak lebih besar dan dapat mencapai hampir 100.000 waktu keterlibatan, secara signifikan meningkatkan masa pakai.

Tujuan utama cat kuas papan sirkuit starter lunak (biasanya tiga lapisan anti-cat, cat isolasi atau lapisan kelembaban) adalah untuk melindungi stabilitas dan umur papan sirkuit di lingkungan kerja yang kompleks, untuk memastikan masa pakai papan sirkuit, kami semua menggunakan petak-petak yang berkualitas tinggi, mo. sirkuit. Peningkatan daya tahan dan keamanan.

Fungsi operasi darurat yang unik. Soft starter konvensional tidak dapat beroperasi ketika satu fase thyristor rusak. Fungsi operasi darurat dari seri 7000 memungkinkan starter lunak untuk masih beroperasi dalam keadaan darurat ketika satu fase thyristor dipecah, mengurangi kerugian ekonomi yang disebabkan oleh kerusakan mesin dan penutupan bagi pengguna.

Diagram kabel starter lunak.
