Input VFD fase tunggal untuk motor AC

Drive seri SCK300 WCE adalah drive multi-fungsi berkinerja tinggi yang dirancang untuk otomatisasi industri, banyak digunakan dalam kipas, pompa, sabuk konveyor, crusher dan peralatan lainnya. Inti mengadopsi teknologi kontrol vektor canggih, yang memiliki karakteristik ketepatan regulasi kecepatan tinggi, penghematan energi dan efisiensi tinggi, operasi yang stabil, dll., Dan dapat memenuhi kebutuhan berbagai skenario industri. Kami juga telah membuat solusi khusus untuk lemari kontrol inverter crusher seluler, yang beroperasi dengan sempurna di banyak tempat di seluruh negeri.

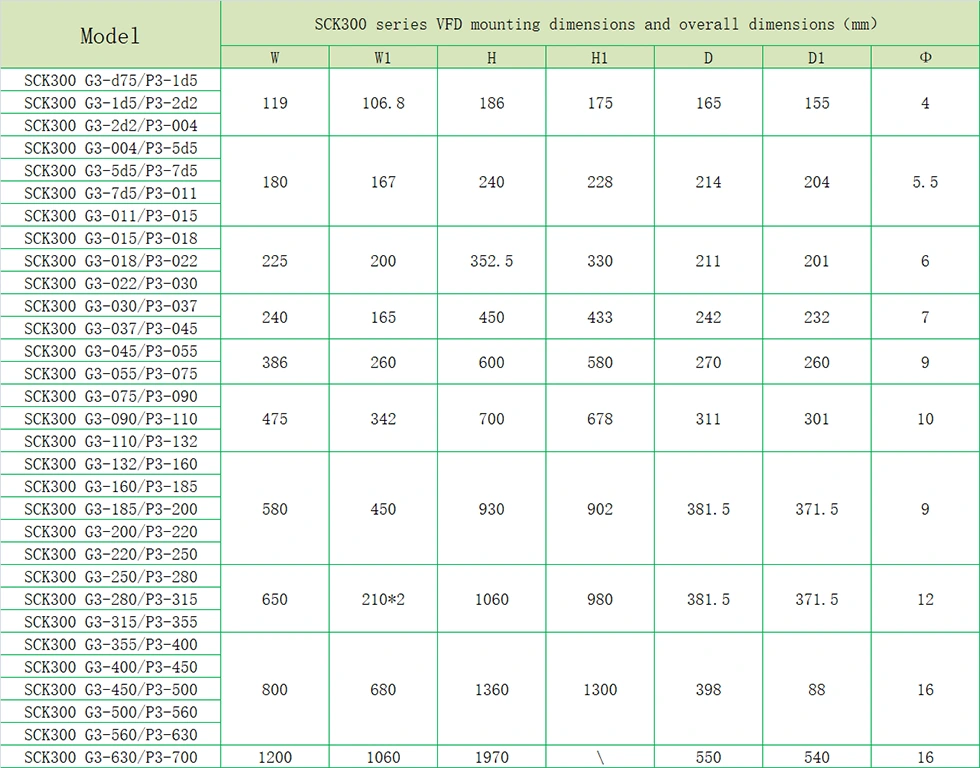

Parameter Produk (Spesifikasi)

Fitur Produk

● Fitur I/O.

◆ Kisaran tegangan input: 220V/380V/660V ± 15%

◆ Rentang frekuensi input: 47 ~ 63Hz

◆ Kisaran tegangan output: 0 ~ tegangan input terukur

Rentang Frekuensi Output: 0 ~ 400Hz

● Fitur fungsional

◆ Mode pengaturan frekuensi: Pengaturan digital, pengaturan analog, pengaturan komunikasi serial, multi-kecepatan, pengaturan PID, dll.

◆ Fungsi kontrol PID

◆ Fungsi Kontrol Multi-Kecepatan: Kontrol Kecepatan 16

◆ Fungsi kontrol frekuensi ayunan

◆ Kegagalan daya sesaat tanpa penghentian fungsi

◆ Fungsi Kunci Cepat/Jog: Kunci Pintasan Multi-Fungsi Ditentukan secara bebas oleh Pengguna

◆ Fungsi Penyesuaian Tegangan Otomatis: Saat tegangan jaringan listrik berubah, ia dapat secara otomatis menjaga konstanta tegangan output

◆ Menyediakan hingga 25 jenis fungsi perlindungan kesalahan: lebih dari arus, tegangan berlebih, di bawah tegangan, suhu berlebih, kehilangan fase, kelebihan beban dan fungsi perlindungan lainnya

● Fitur antarmuka periferal

◆ Input digital yang dapat diprogram: 8 input

◆ Input analog yang dapat diprogram: AI1: 0 ~ Input 10V, AI2: 0 ~ 10V atau 0 ~ 20MA Input

◆ Output Open Collector: 1 Output

◆ Output relai: 2 output

◆ Output analog: 2 output, 0/4 ~ 20mA atau 0 ~ 10v masing -masing

● Karakteristik kinerja teknis

◆ Mode kontrol: Tidak ada kontrol vektor PG, kontrol V/F, kontrol torsi.

◆ Kapasitas kelebihan beban: 150% peringkat 60 -an saat ini; 180% peringkat 10s saat ini

◆ Torsi Mulai: Tidak Ada Kontrol Vektor PG: 0,5Hz/150% (SVC)

◆ Rasio Kecepatan: Tidak Ada Kontrol Vektor PG: 1: 100

Aplikasi produk

Produk dapat digunakan dalam penambangan, kipas, pompa, peralatan energi baru dan acara lainnya.

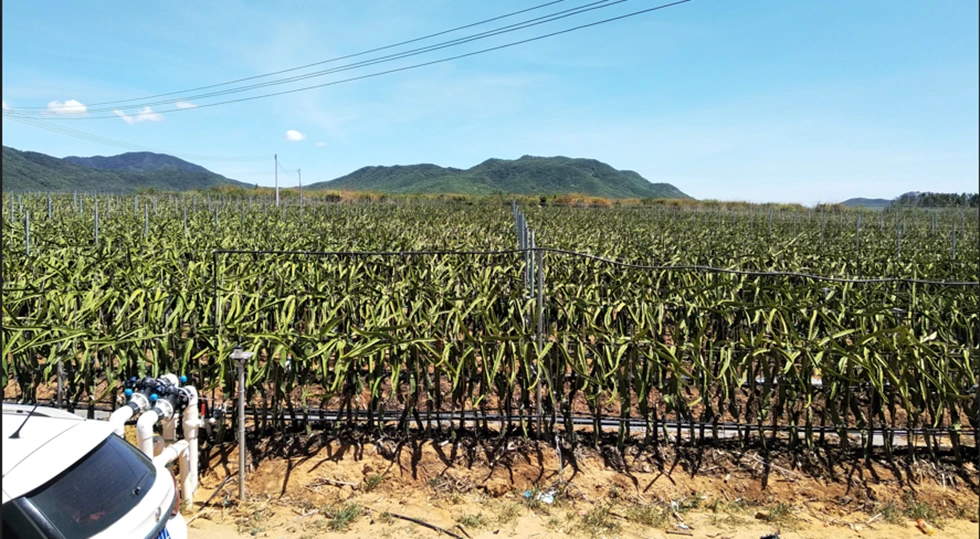

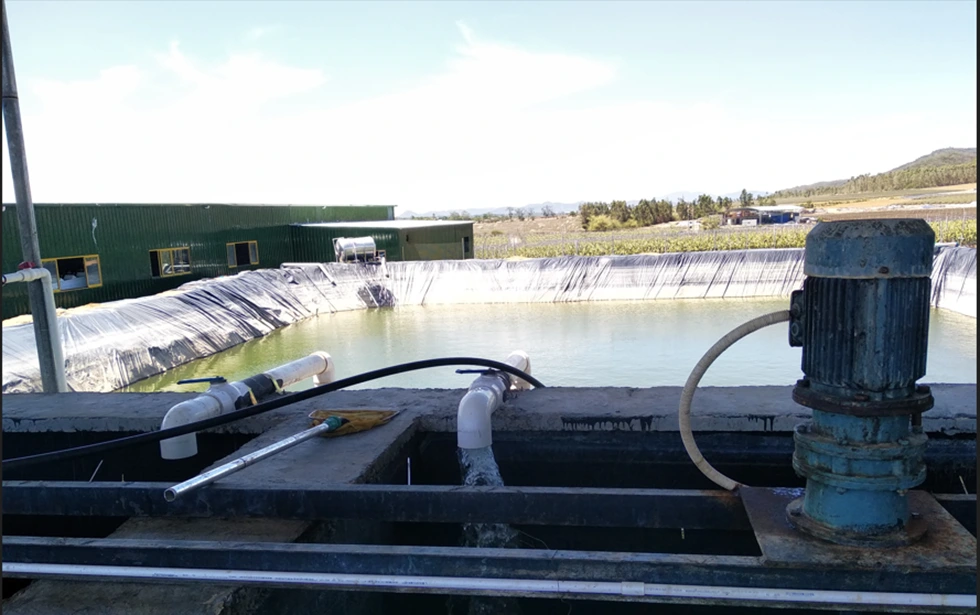

Irigasi lapangan

Dalam irigasi pertanian, VFD untuk pasokan air tekanan konstan hampir standar. Pertama -tama, dalam proses memulai pompa, VFD secara bertahap dapat meningkatkan frekuensi operasinya, sehingga pompa dapat berjalan perlahan, sehingga air tidak menyebabkan terlalu banyak dampak pada pipa. VFD kemudian dapat digunakan bersama dengan pengukur tekanan jarak jauh atau sensor tekanan untuk menyamakan tekanan di pipa kami. Akhirnya, VFD dapat mengontrol pipa perlindungan tekanan, tetapi juga melalui kelebihan bebannya sendiri, underload, overpressure, proteksi underfressure untuk mengurangi kerusakan pompa.

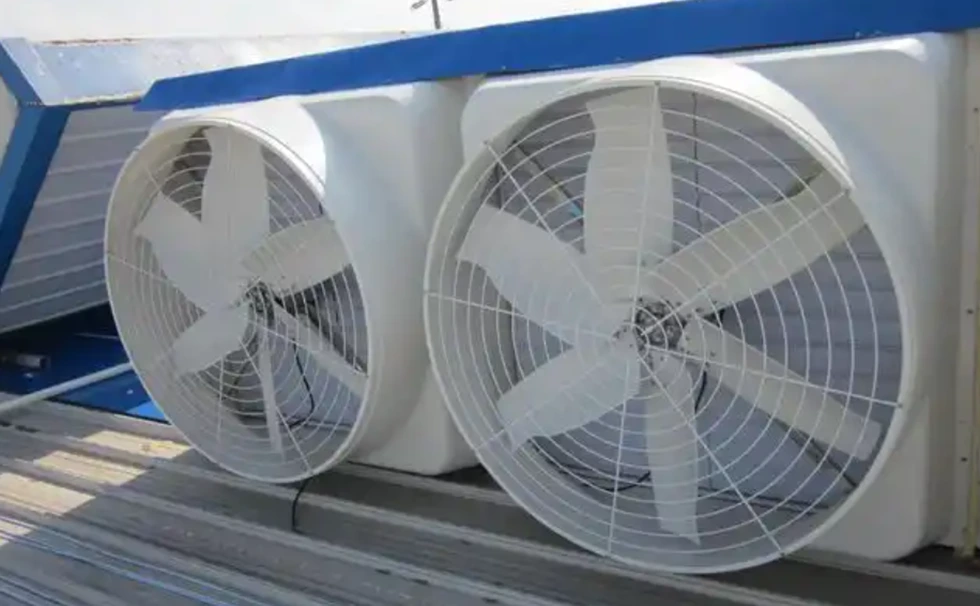

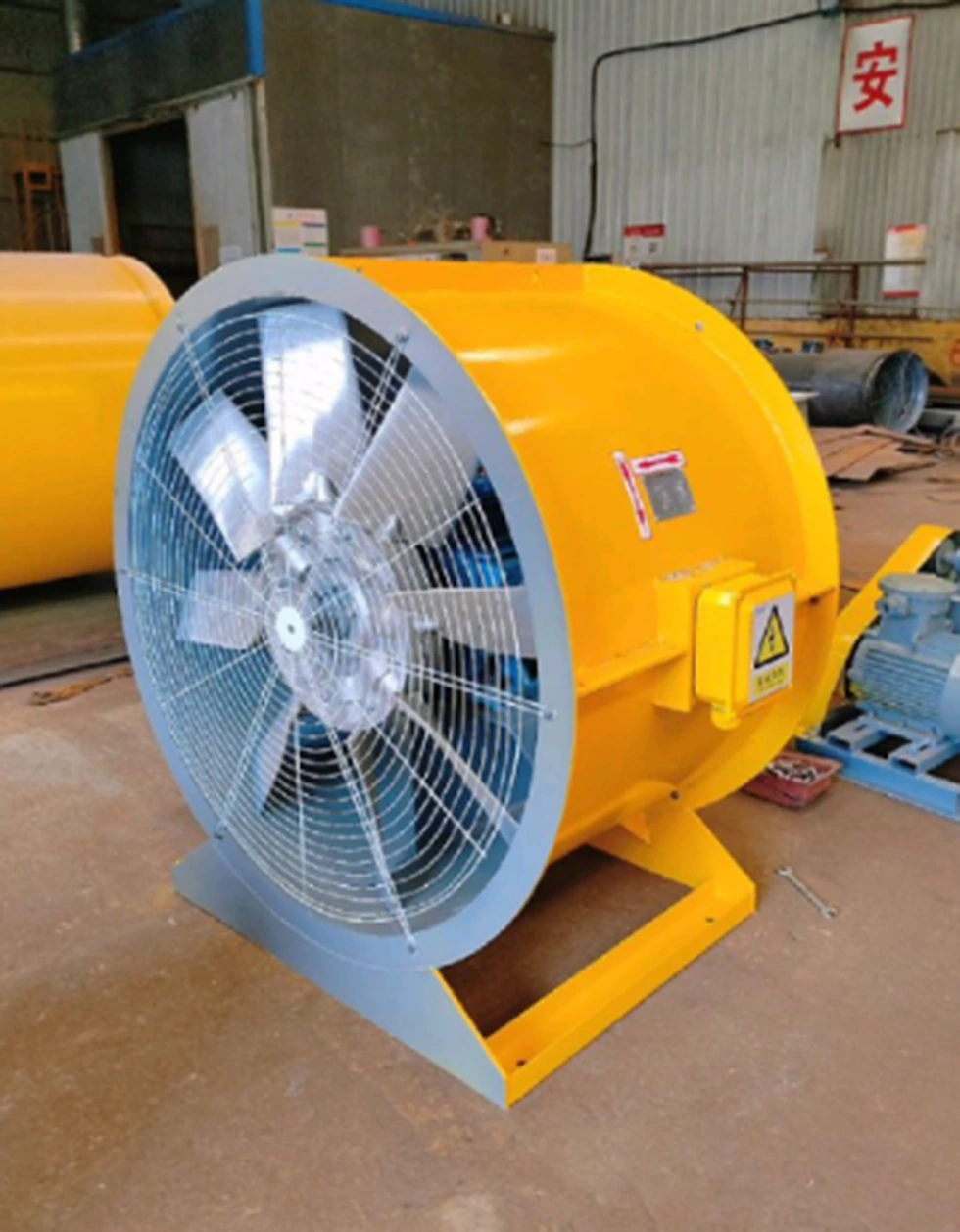

Penggemar

Penerapan konverter frekuensi di bidang kipas tidak hanya sangat mengurangi konsumsi energi, tetapi juga meningkatkan akurasi sistem dan tingkat otomatisasi melalui kontrol cerdas. Seri SCK300 WCE, dengan kompatibilitas tinggi dan algoritma hemat energi, dapat mencakup beragam kebutuhan ventilator kecil untuk penggemar industri besar, membantu perusahaan mencapai produksi hijau dan efisien.

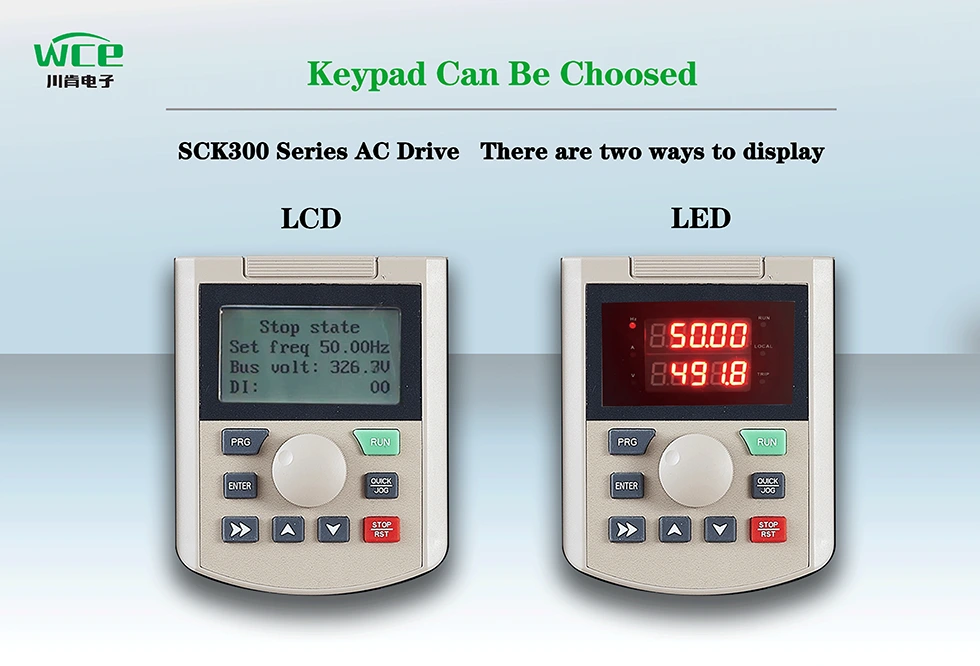

LCD menampilkan beberapa teks dan grafik bahasa, nomor tampilan LED, lebih intuitif, sesuai dengan preferensi Anda

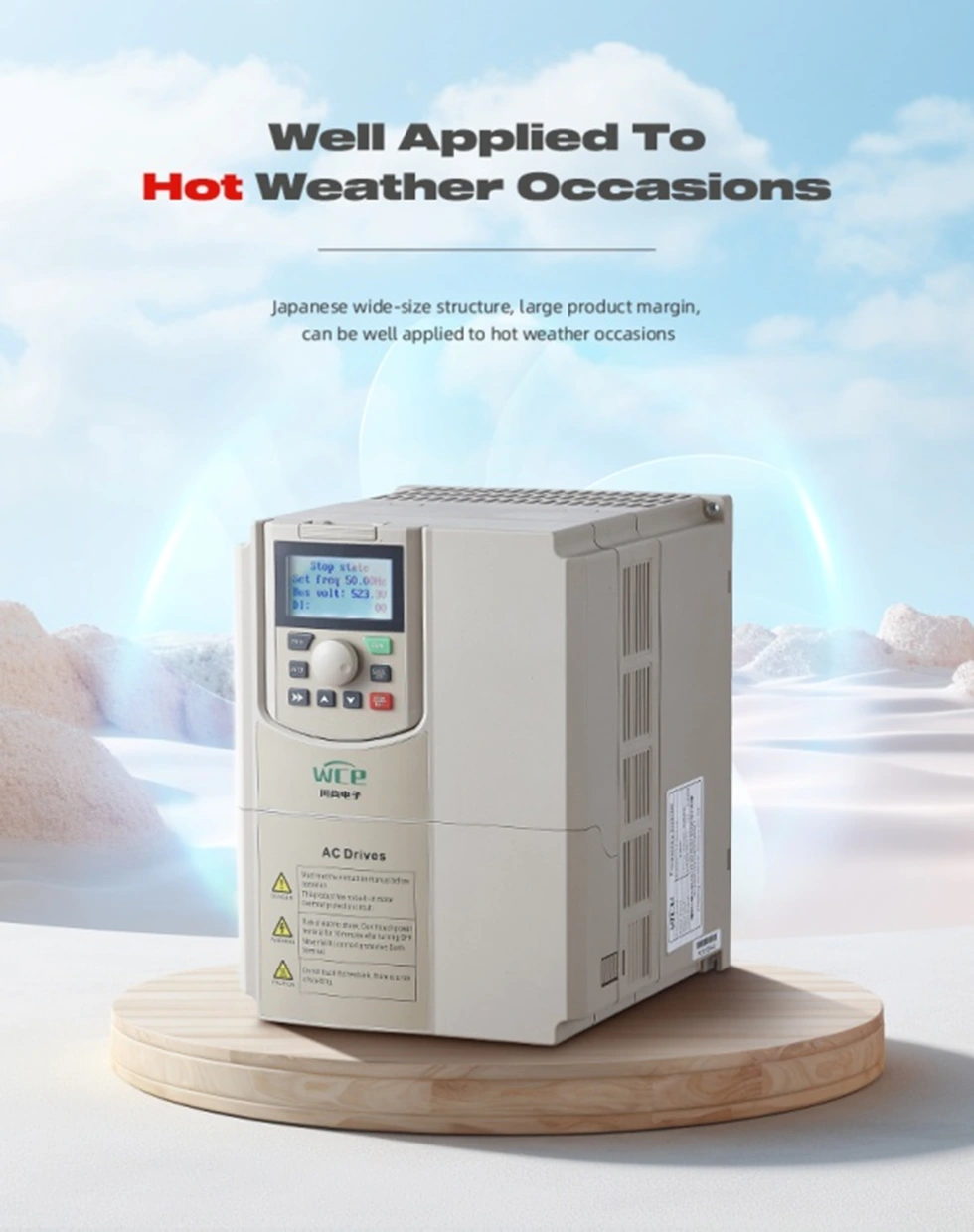

Volume VFD adalah struktur besar, radiator yang lebih besar, tingkat pemanfaatan produk, dapat bekerja secara normal di lingkungan yang panas seperti tropis.

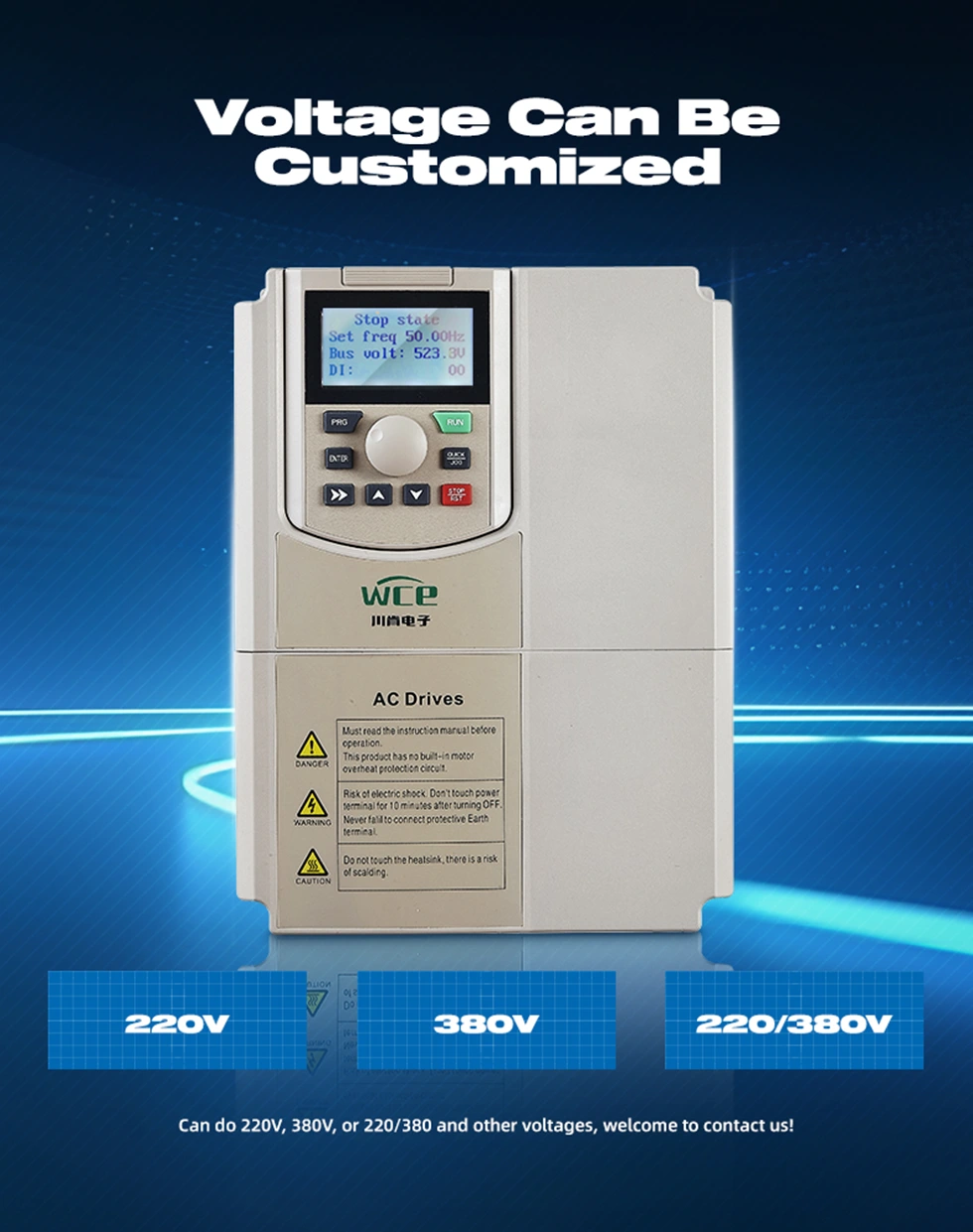

Berbagai jenis mode input dan output dapat disesuaikan:

Input 1.3p 380V ke output 3P 380V.

2. Input 3P220V ke output 3P220V.

3. Input 3P660V ke output 3P660V.

4. Input 1P220V ke output 3P 380V.

5. Input 1P220V ke output 3P220V.

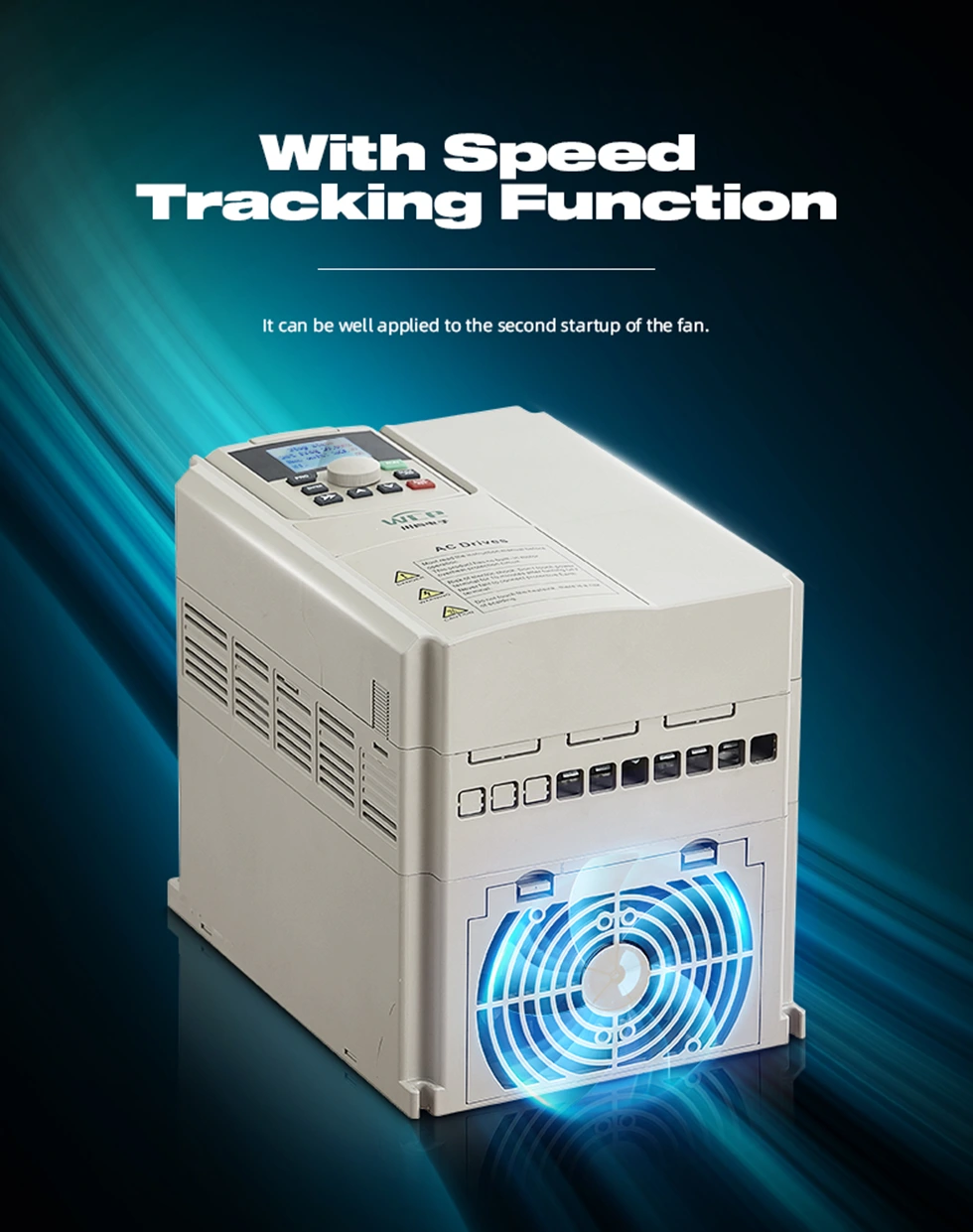

Dengan fungsi pelacakan kecepatan, dapat memulai ganda yang lebih baik.

Muncul dengan komunikasi Modbus RTU, dan juga dapat mengimplementasikan Modbus TCP, PRPFibus dan Profinet dengan menambahkan kartu ekspansi.

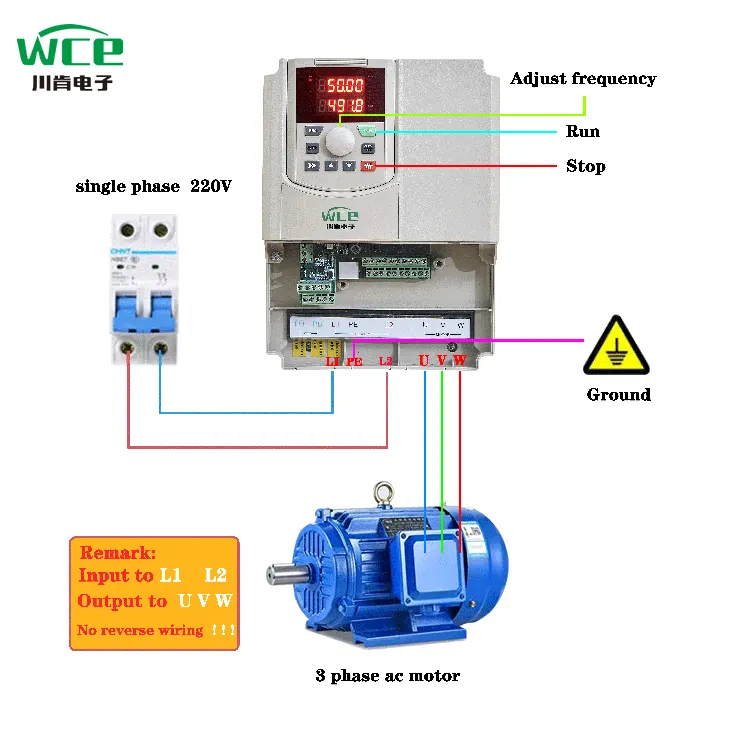

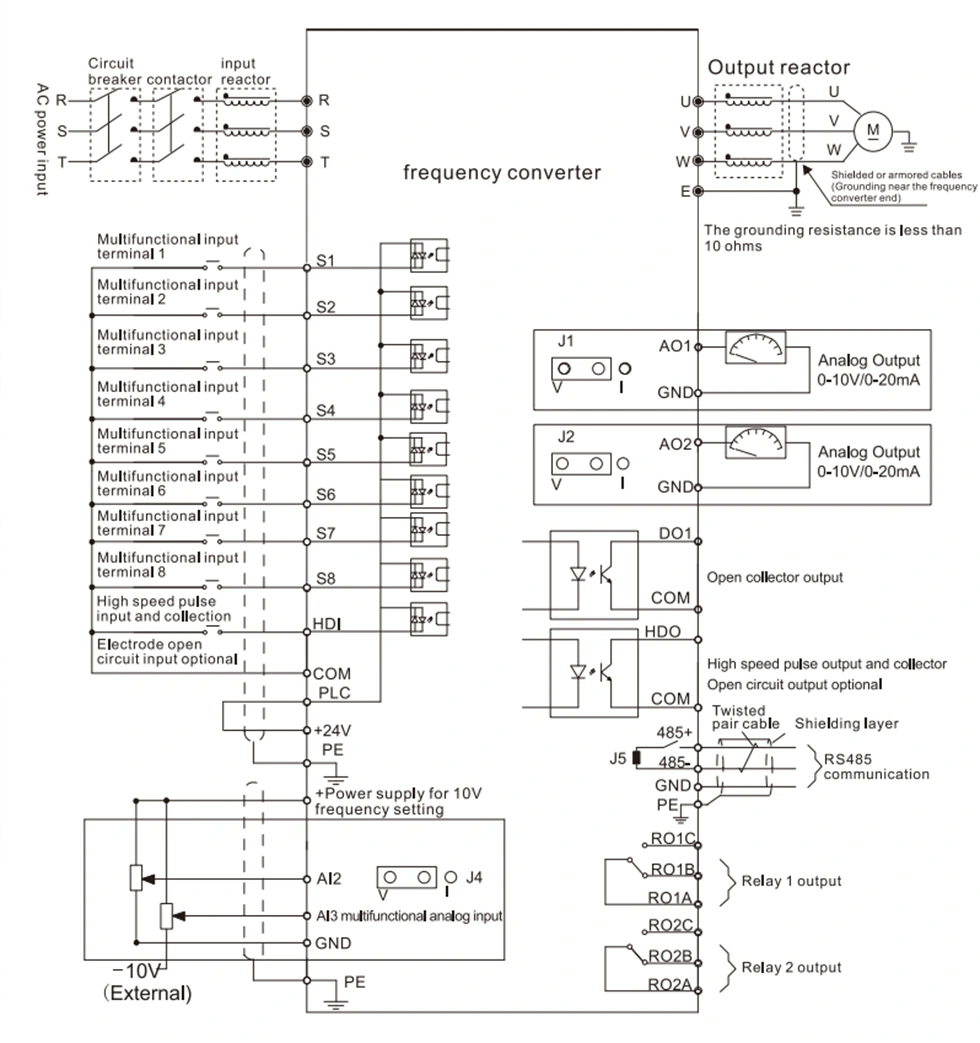

Diagram Pengkabelan VFD.
