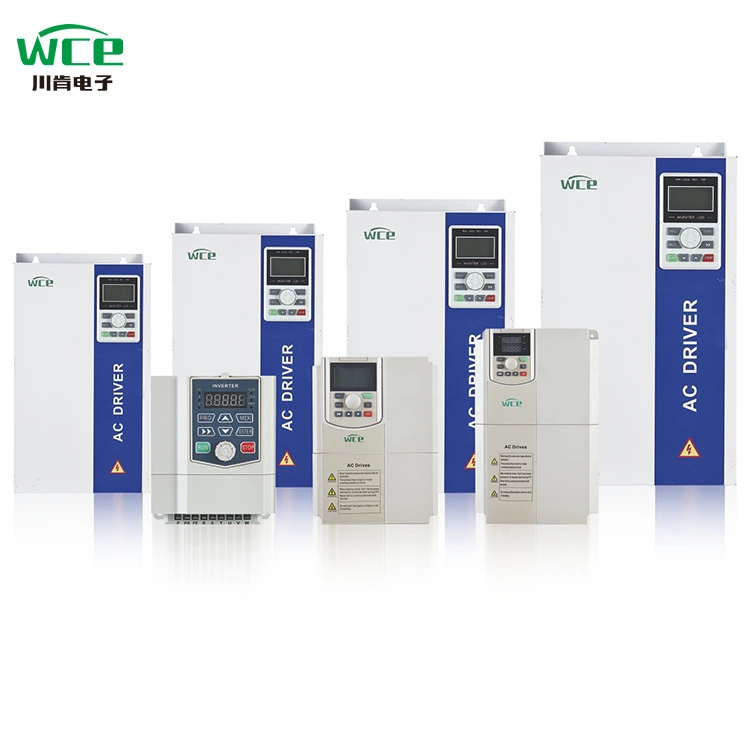

Konverter frekuensi tiga fase kinerja tinggi

Seri SCK300 WCE adalah konverter frekuensi yang berkinerja tinggi dan serbaguna yang dirancang untuk otomatisasi industri, banyak digunakan dalam kipas, pompa, sabuk konveyor, penghancur dan peralatan lainnya. Inti mengadopsi teknologi kontrol vektor canggih, dan memiliki karakteristik regulasi kecepatan presisi tinggi, penghematan energi, efisiensi tinggi dan operasi yang stabil untuk memenuhi kebutuhan beragam skenario industri. Selain itu, SCK300 dapat ditingkatkan ke SCK350 dengan meningkatkan papan kontrol, setelah itu kartu ekspansi dapat ditambahkan dan diterapkan pada peralatan seperti crane.

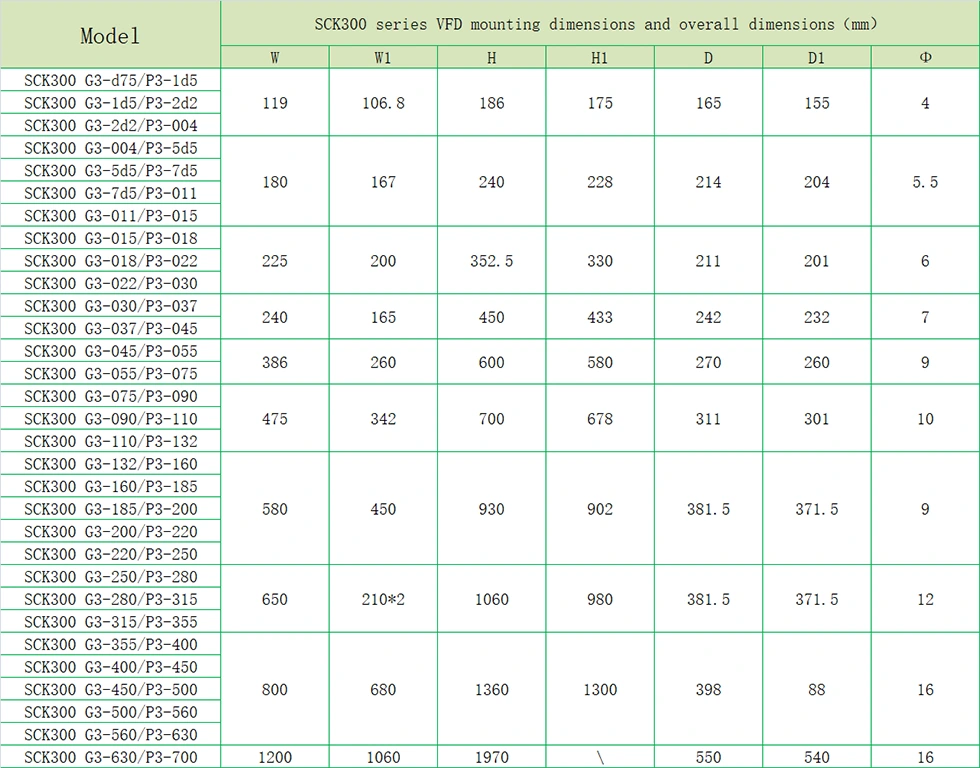

Parameter Produk (Spesifikasi)

Fitur Produk

● Fitur I/O.

◆ Kisaran tegangan input: 220V/380V/660V ± 15%

◆ Rentang frekuensi input: 47 ~ 63Hz

◆ Kisaran tegangan output: 0 ~ tegangan input terukur

Rentang Frekuensi Output: 0 ~ 400Hz

● Fitur antarmuka periferal

◆ Input digital yang dapat diprogram: 8 input

◆ Input analog yang dapat diprogram: AI1: 0 ~ Input 10V, AI2: 0 ~ 10V atau 0 ~ 20MA Input

◆ Output Open Collector: 1 Output

◆ Output relai: 2 output

◆ Output analog: 2 output, 0/4 ~ 20mA atau 0 ~ 10v masing -masing

● Karakteristik kinerja teknis

◆ Mode kontrol: Tidak ada kontrol vektor PG, kontrol V/F, kontrol torsi.

◆ Kapasitas kelebihan beban: 150% peringkat 60 -an saat ini; 180% peringkat 10s saat ini

◆ Torsi Mulai: Tidak Ada Kontrol Vektor PG: 0,5Hz/150% (SVC)

◆ Rasio Kecepatan: Tidak Ada Kontrol Vektor PG: 1: 100

● Fitur fungsional

◆ Mode pengaturan frekuensi: Pengaturan digital, pengaturan analog, pengaturan komunikasi serial, multi-kecepatan, pengaturan PID, dll.

◆ Fungsi kontrol PID

◆ Fungsi Kontrol Multi-Kecepatan: Kontrol Kecepatan 16

◆ Fungsi kontrol frekuensi ayunan

◆ Kegagalan daya sesaat tanpa penghentian fungsi

◆ Fungsi Kunci Cepat/Jog: Kunci Pintasan Multi-Fungsi Ditentukan secara bebas oleh Pengguna

◆ Fungsi Penyesuaian Tegangan Otomatis: Saat tegangan jaringan listrik berubah, ia dapat secara otomatis menjaga konstanta tegangan output

◆ Menyediakan hingga 25 jenis fungsi perlindungan kesalahan: lebih dari arus, tegangan berlebih, di bawah tegangan, suhu berlebih, kehilangan fase, kelebihan beban dan fungsi perlindungan lainnya

Aplikasi produk

Produk dapat digunakan dalam industri metalurgi dan kimia, kompresor, crane, acara teknik kota.

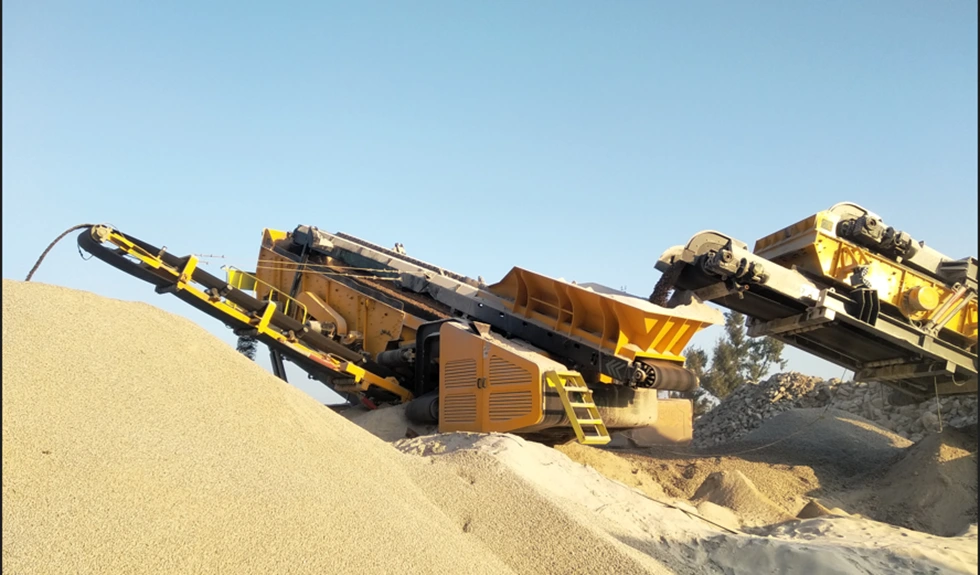

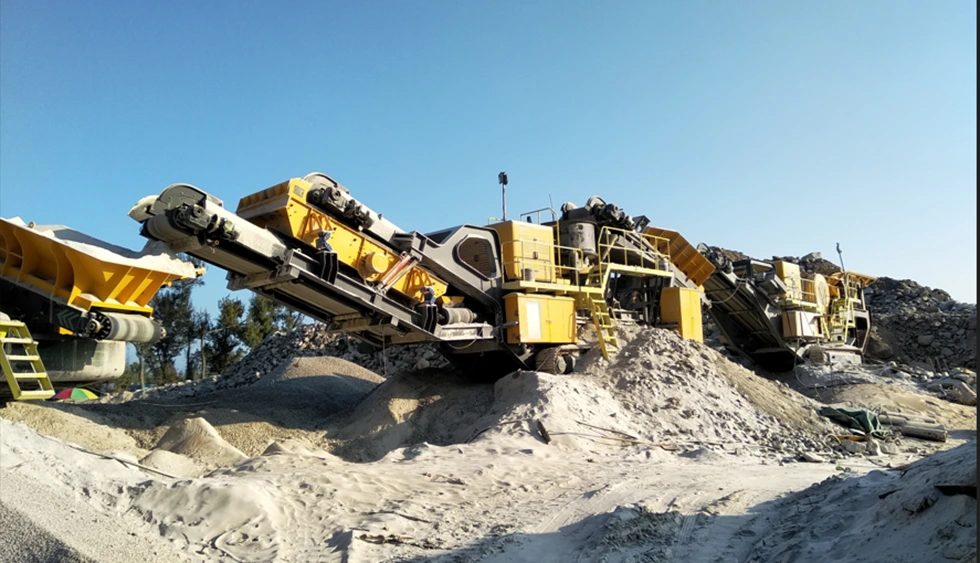

Crusher, urutkan batu dengan ukuran yang berbeda.

VFD banyak digunakan dalam industri crusher, dapat digunakan dalam dampak crusher, jaw crusher, cone crusher, hammer crusher, dll. Dapat digunakan dalam host daya tinggi, mengurangi arus awal, menyesuaikan kecepatan crusher, ketika kecepatan berkurang, tetapi juga dapat menghemat sekitar 50%. Konverter frekuensi yang digunakan di crusher dapat mengurangi dampak mekanis dan memperpanjang masa pakai peralatan.

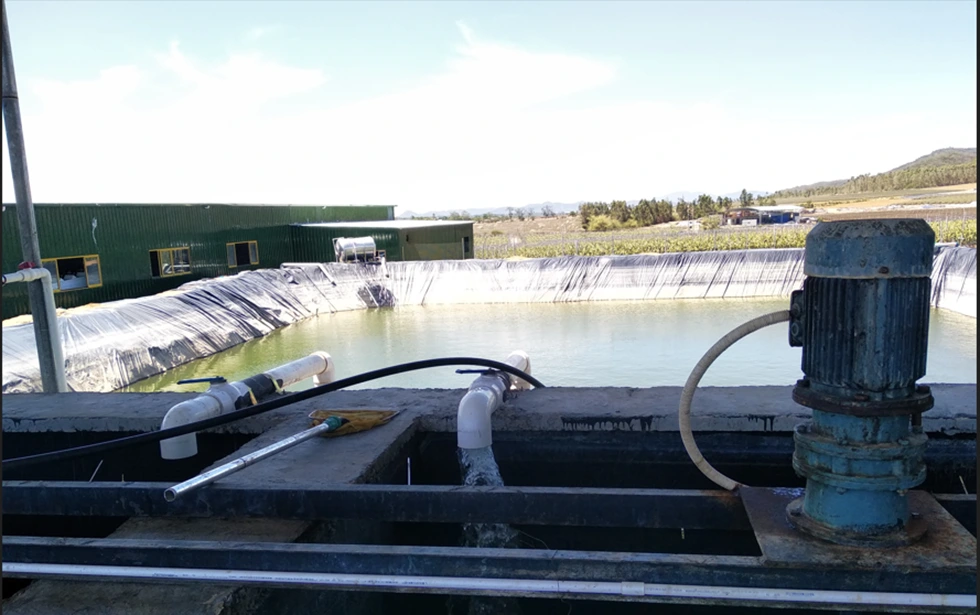

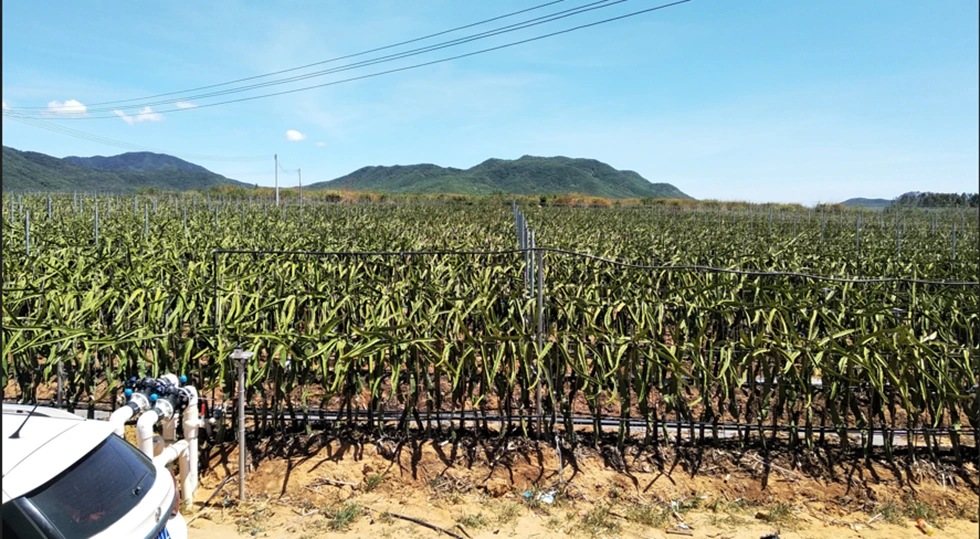

Irigasi lapangan

Dalam irigasi pertanian, VFD untuk pasokan air tekanan konstan hampir standar. Pertama -tama, dalam proses memulai pompa, VFD secara bertahap dapat meningkatkan frekuensi operasinya, sehingga pompa dapat berjalan perlahan, sehingga air tidak menyebabkan terlalu banyak dampak pada pipa. VFD kemudian dapat digunakan bersama dengan pengukur tekanan jarak jauh atau sensor tekanan untuk menyamakan tekanan di pipa kami. Akhirnya, VFD dapat mengontrol pipa perlindungan tekanan, tetapi juga melalui kelebihan bebannya sendiri, underload, overpressure, proteksi underfressure untuk mengurangi kerusakan pompa.

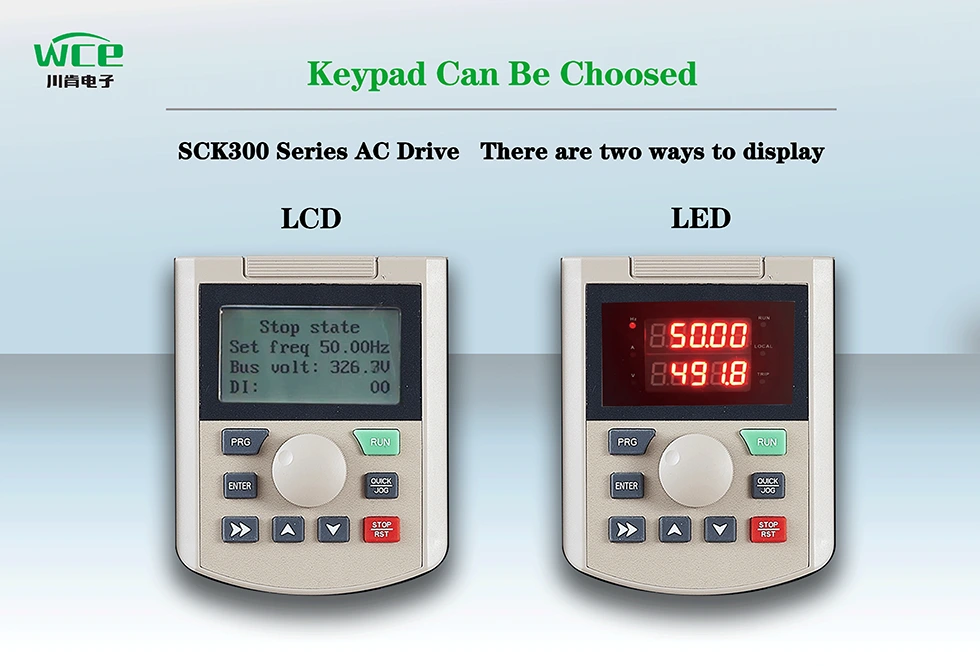

Dua mode tampilan tersedia:

1.lcd Display: Datang dengan tampilan Cina dan Inggris, Anda juga dapat menyesuaikan bahasa Rusia, Portugis, Spanyol, Persia, dan bahasa lainnya.

2.LED Display: Tampilan tabung digital tradisional, tampilan garis ganda, amati dua set data secara bersamaan.

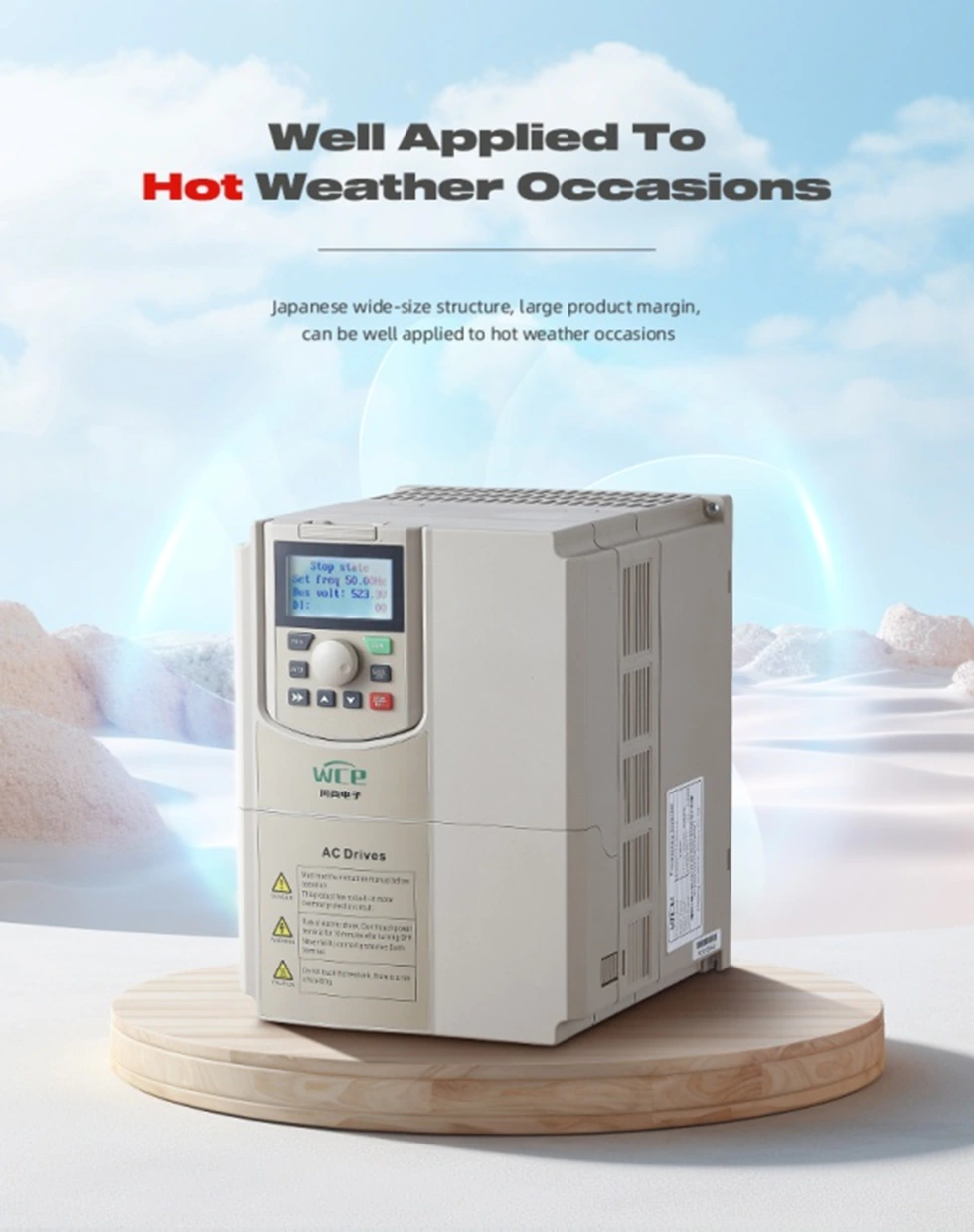

Volume VFD adalah struktur besar, radiator yang lebih besar, tingkat pemanfaatan produk, dapat bekerja secara normal di lingkungan yang panas seperti tropis.

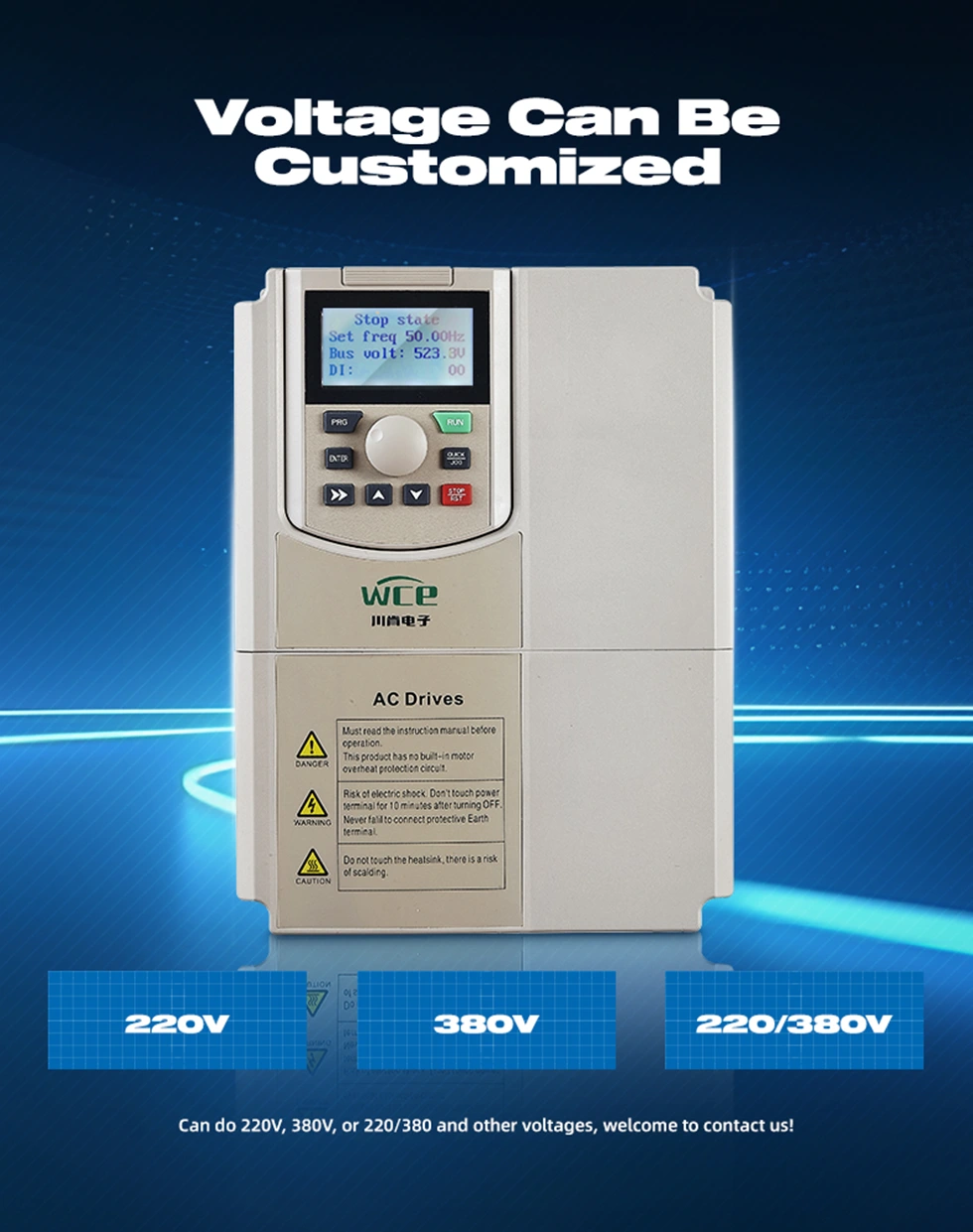

Berbagai jenis mode input dan output dapat disesuaikan:

Input 1.3p 380V ke output 3P 380V.

2. Input 3P220V ke output 3P220V.

3. Input 3P660V ke output 3P660V.

4. Input 1P220V ke output 3P 380V.

5. Input 1P220V ke output 3P220V.

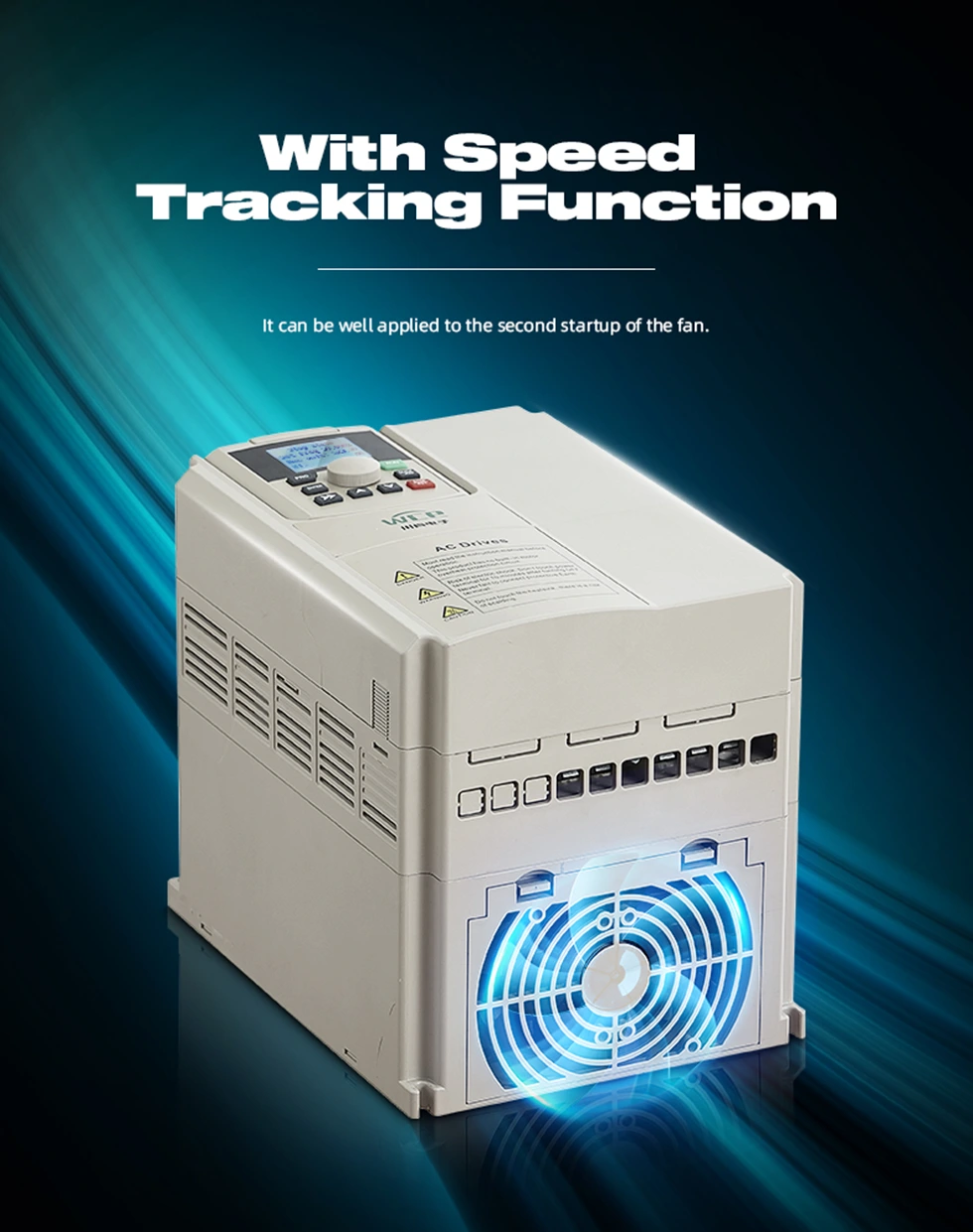

Dengan fungsi pelacakan kecepatan, dapat memulai ganda yang lebih baik.

Muncul dengan komunikasi Modbus RTU, dan juga dapat mengimplementasikan Modbus TCP, PRPFibus dan Profinet dengan menambahkan kartu ekspansi.

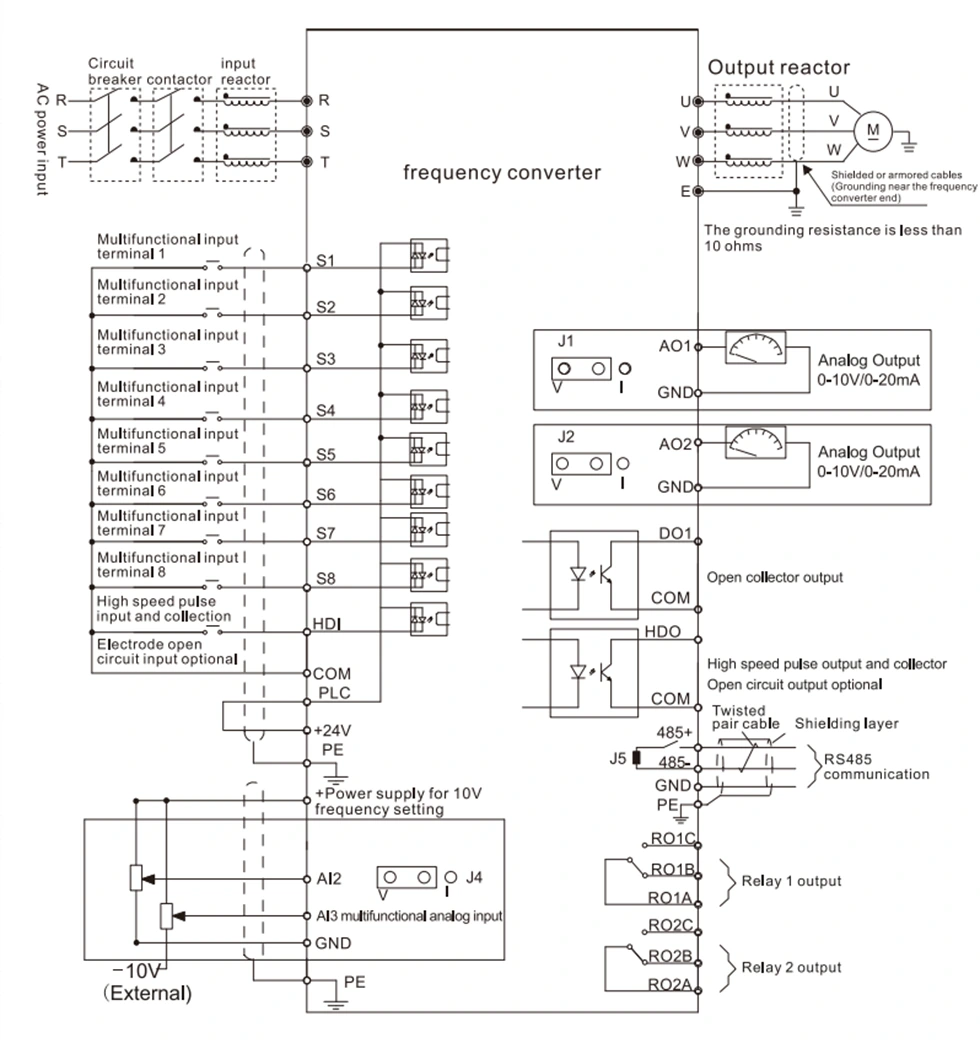

Diagram Pengkabelan VFD.
