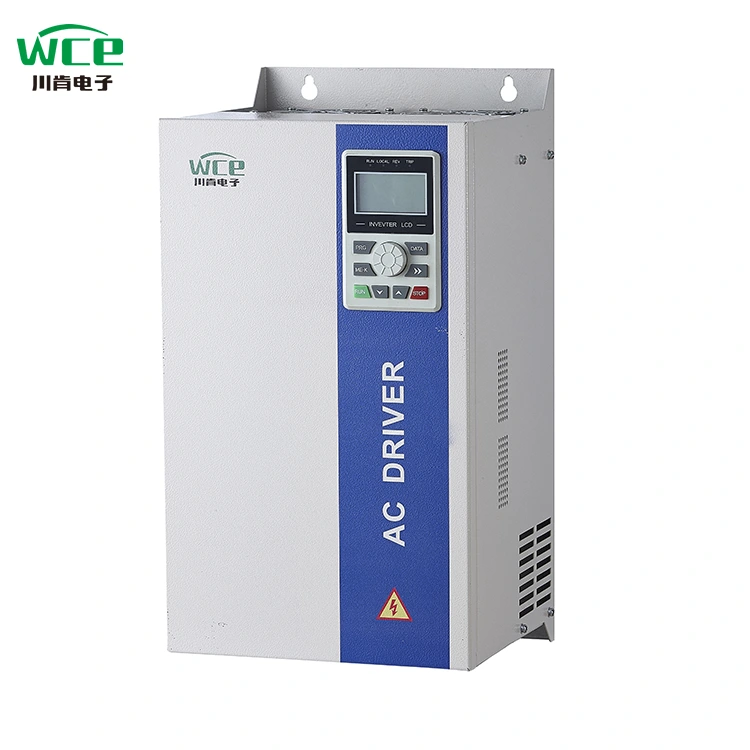

220V 380V 660V 30KW VFD

Drive seri SCK300 WCE adalah drive multi-fungsi berkinerja tinggi yang dirancang untuk otomatisasi industri, banyak digunakan dalam kipas, pompa, sabuk konveyor, crusher dan peralatan lainnya. Inti mengadopsi teknologi kontrol vektor canggih, yang memiliki karakteristik ketepatan regulasi kecepatan tinggi, penghematan energi dan efisiensi tinggi, operasi yang stabil, dll., Dan dapat memenuhi kebutuhan berbagai skenario industri. Kami juga telah membuat solusi khusus untuk lemari kontrol inverter crusher seluler, yang beroperasi dengan sempurna di banyak tempat di seluruh negeri.

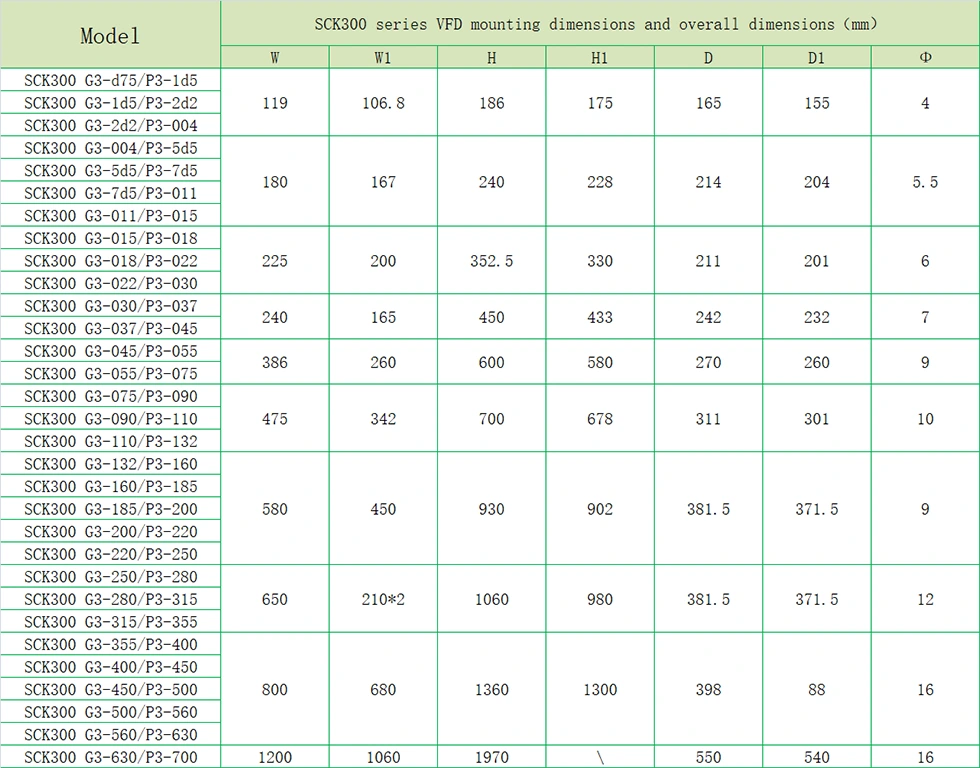

Parameter Produk (Spesifikasi)

Fitur Produk

● Fitur I/O.

◆ Kisaran tegangan input: 220V/380V/660V ± 15%

◆ Rentang frekuensi input: 47 ~ 63Hz

◆ Kisaran tegangan output: 0 ~ tegangan input terukur

Rentang Frekuensi Output: 0 ~ 400Hz

● Fitur fungsional

◆ Mode pengaturan frekuensi: Pengaturan digital, pengaturan analog, pengaturan komunikasi serial, multi-kecepatan, pengaturan PID, dll.

◆ Fungsi kontrol PID

◆ Fungsi Kontrol Multi-Kecepatan: Kontrol Kecepatan 16

◆ Fungsi kontrol frekuensi ayunan

◆ Kegagalan daya sesaat tanpa penghentian fungsi

◆ Fungsi Kunci Cepat/Jog: Kunci Pintasan Multi-Fungsi Ditentukan secara bebas oleh Pengguna

◆ Fungsi Penyesuaian Tegangan Otomatis: Saat tegangan jaringan listrik berubah, ia dapat secara otomatis menjaga konstanta tegangan output

◆ Menyediakan hingga 25 jenis fungsi perlindungan kesalahan: lebih dari arus, tegangan berlebih, di bawah tegangan, suhu berlebih, kehilangan fase, kelebihan beban dan fungsi perlindungan lainnya

● Fitur antarmuka periferal

◆ Input digital yang dapat diprogram: 8 input

◆ Input analog yang dapat diprogram: AI1: 0 ~ Input 10V, AI2: 0 ~ 10V atau 0 ~ 20MA Input

◆ Output Open Collector: 1 Output

◆ Output relai: 2 output

◆ Output analog: 2 output, 0/4 ~ 20mA atau 0 ~ 10v masing -masing

● Karakteristik kinerja teknis

◆ Mode kontrol: Tidak ada kontrol vektor PG, kontrol V/F, kontrol torsi.

◆ Kapasitas kelebihan beban: 150% peringkat 60 -an saat ini; 180% peringkat 10s saat ini

◆ Torsi Mulai: Tidak Ada Kontrol Vektor PG: 0,5Hz/150% (SVC)

◆ Rasio Kecepatan: Tidak Ada Kontrol Vektor PG: 1: 100

Aplikasi produk

Produk dapat digunakan dalam penambangan, kipas, pompa, peralatan energi baru dan acara lainnya.

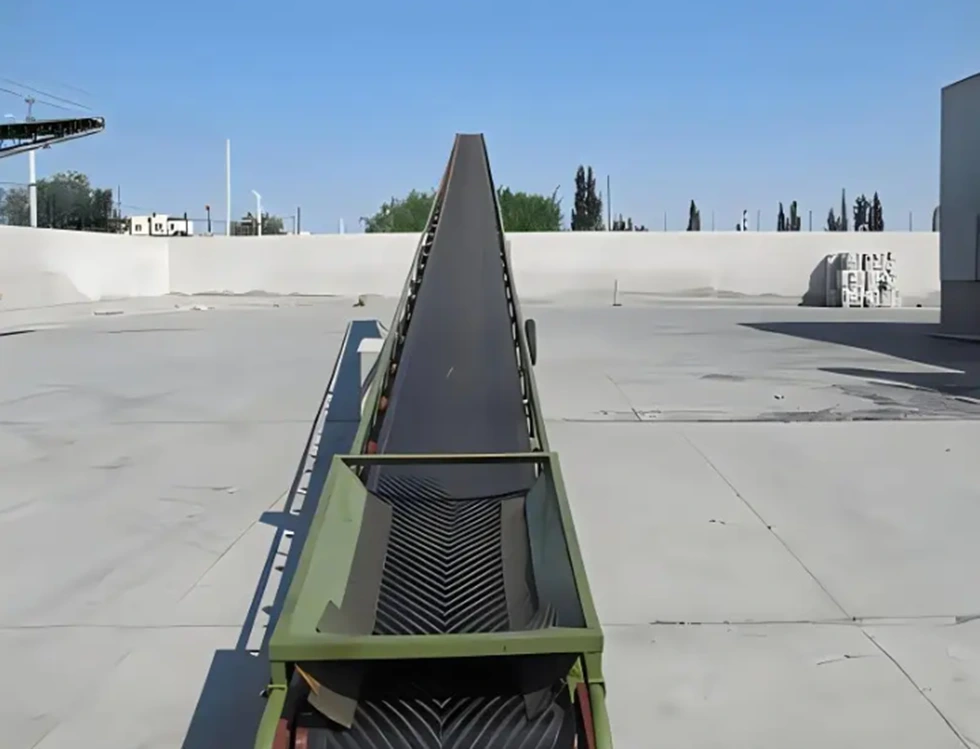

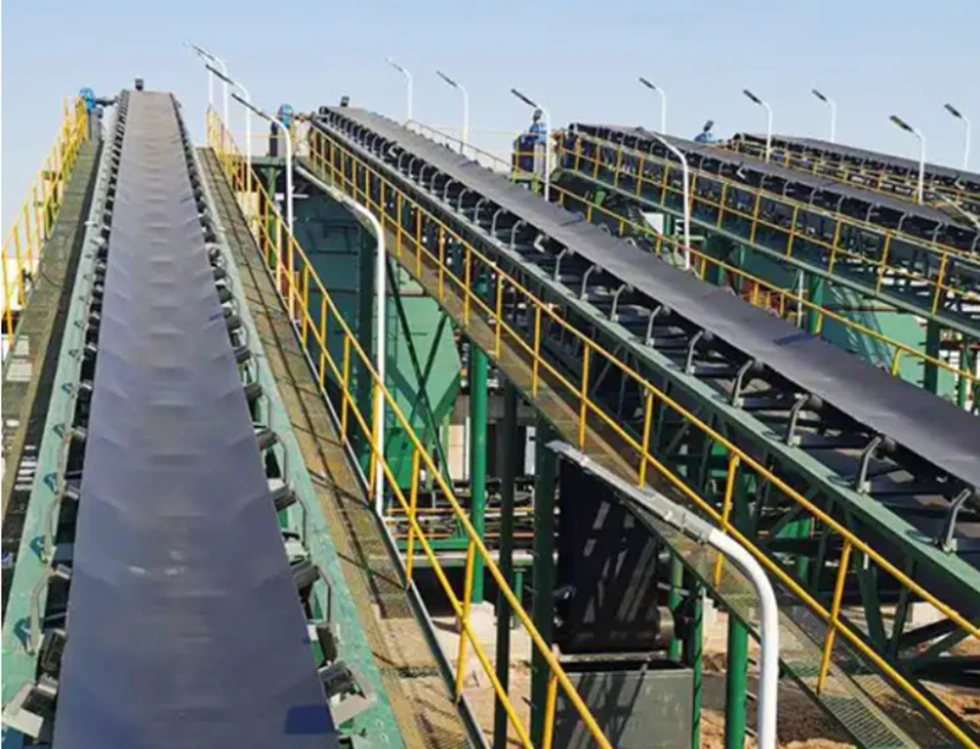

Sabuk Konveyor, Barang Transportasi

Penerapan konverter frekuensi dalam sistem konveyor adalah salah satu teknologi utama untuk mencapai transmisi dan penyortiran material yang efisien dan akurat

1. Transmisi material multi-kecepatan

Skenario: Paket transfer dengan berbagai ukuran/bobot di gudang logistik

Diwujudkan:

Beberapa set parameter kecepatan (seperti 30Hz/50Hz/80Hz) telah ditetapkan dan dialihkan oleh PLC atau HMI.

Dikombinasikan dengan sensor fotolektrik untuk mendeteksi ukuran paket, secara otomatis cocok dengan kecepatan (anti-slip berkecepatan rendah besar, efisiensi berkecepatan tinggi kecil).

2. Penentuan posisi dan penyortiran yang tepat

Skenario: Pusat Penyortiran Ekspres mengalihkan paket berdasarkan tujuan

Diwujudkan:

Umpan Balik Encoder + Kontrol Loop Tertutup Inverter, Akurasi Penentuan posisi hingga ± 1mm.

Saat paket tiba di port penyortiran, inverter melakukan stop tetap (DC pengereman + nol kecepatan hover) bersamaan dengan aksi batang dorong/robot lengan robot.

3. Kontrol Kolaboratif Sinkron

Skenario: Transmisi Relay Sabuk Konveyor Multi-Segmen

Diwujudkan:

Mode Kontrol Master/Slave: Konverter frekuensi master mengirimkan instruksi frekuensi, dan mesin budak secara serempak mengikuti melalui Modbus/Canopen.

Kontrol Cascade: Konveyor belakang 5% lebih cepat dari depan, menghindari akumulasi item.

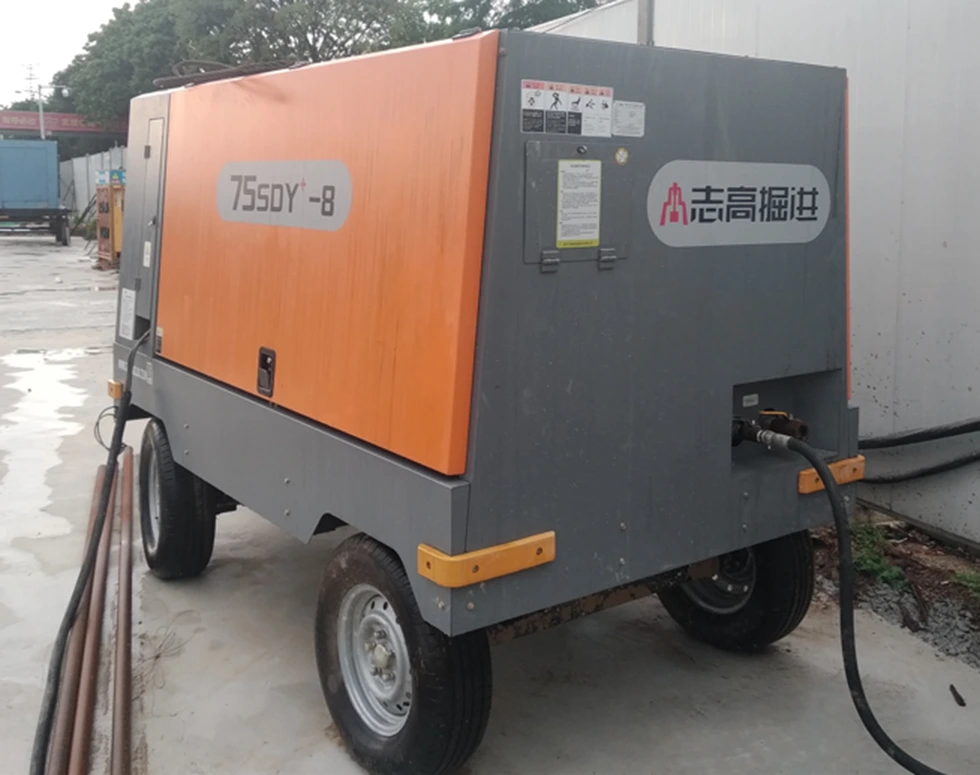

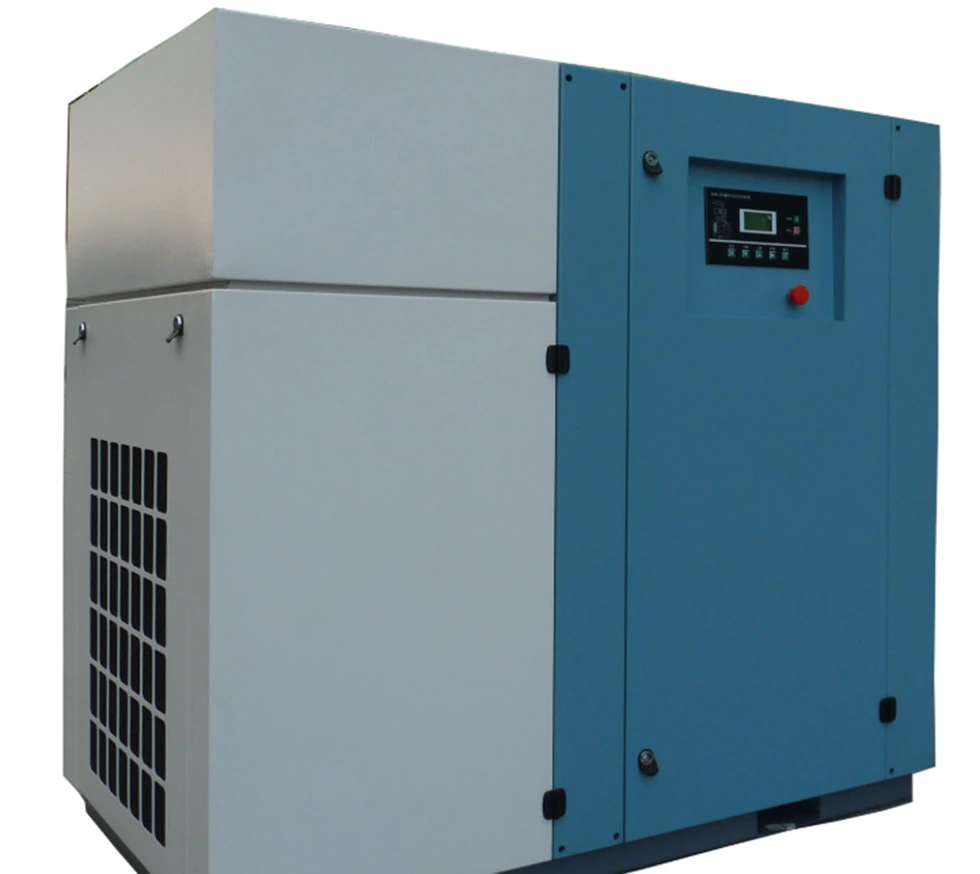

Kompresor Udara

Air Compressor Inverter adalah inverter khusus yang disesuaikan untuk semua jenis kompresor udara. Transformasi frekuensi variabel kompresor udara dapat membuat tekanan pasokan gas stabil, melalui regulator tekanan, kompresor udara dapat tetap bekerja di bawah nilai tekanan yang ditetapkan, tekanan stabil dan andal, dan tekanan dapat menjadi pengaturan tanpa langkah dan dapat disesuaikan kapan saja. Motor untuk mencapai awal yang lembut, masa pakai layanan kompresor dan siklus pemeliharaan akan sangat diperluas. Volume knalpot kompresor udara dikendalikan oleh kecepatan kompresor udara, pelat katup udara dalam silinder tidak lagi berulang kali dibuka dan ditutup, dan kondisi kerja seperti kursi katup dan pegas sangat ditingkatkan, yang menghindari aliran tajam dan dampak dari suhu tinggi dan gas bertekanan tinggi, dan beban kerja pemeliharaan berkurang.

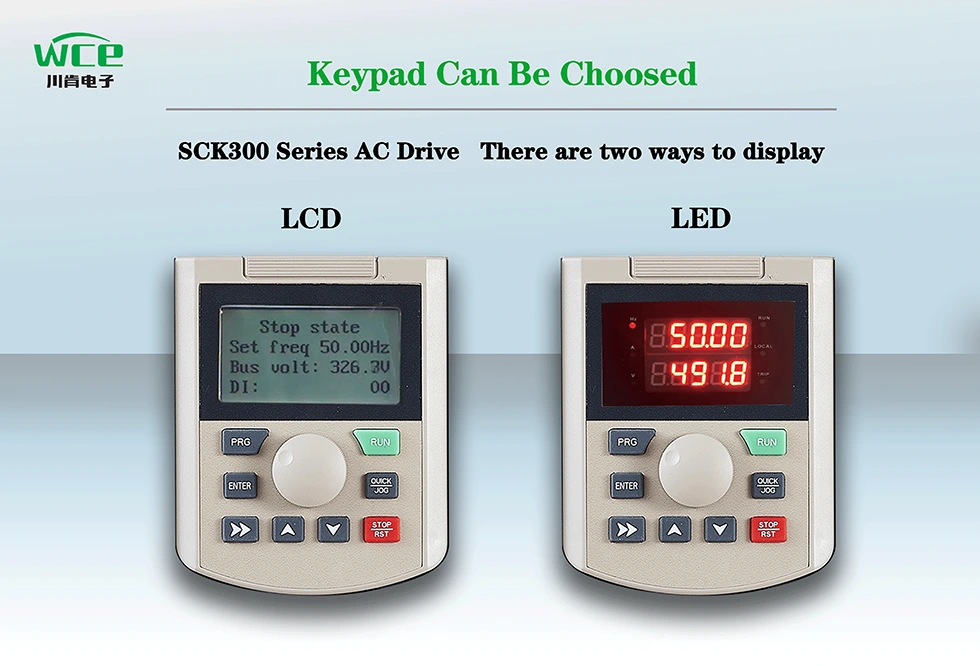

LCD menampilkan beberapa teks dan grafik bahasa, nomor tampilan LED, lebih intuitif, sesuai dengan preferensi Anda

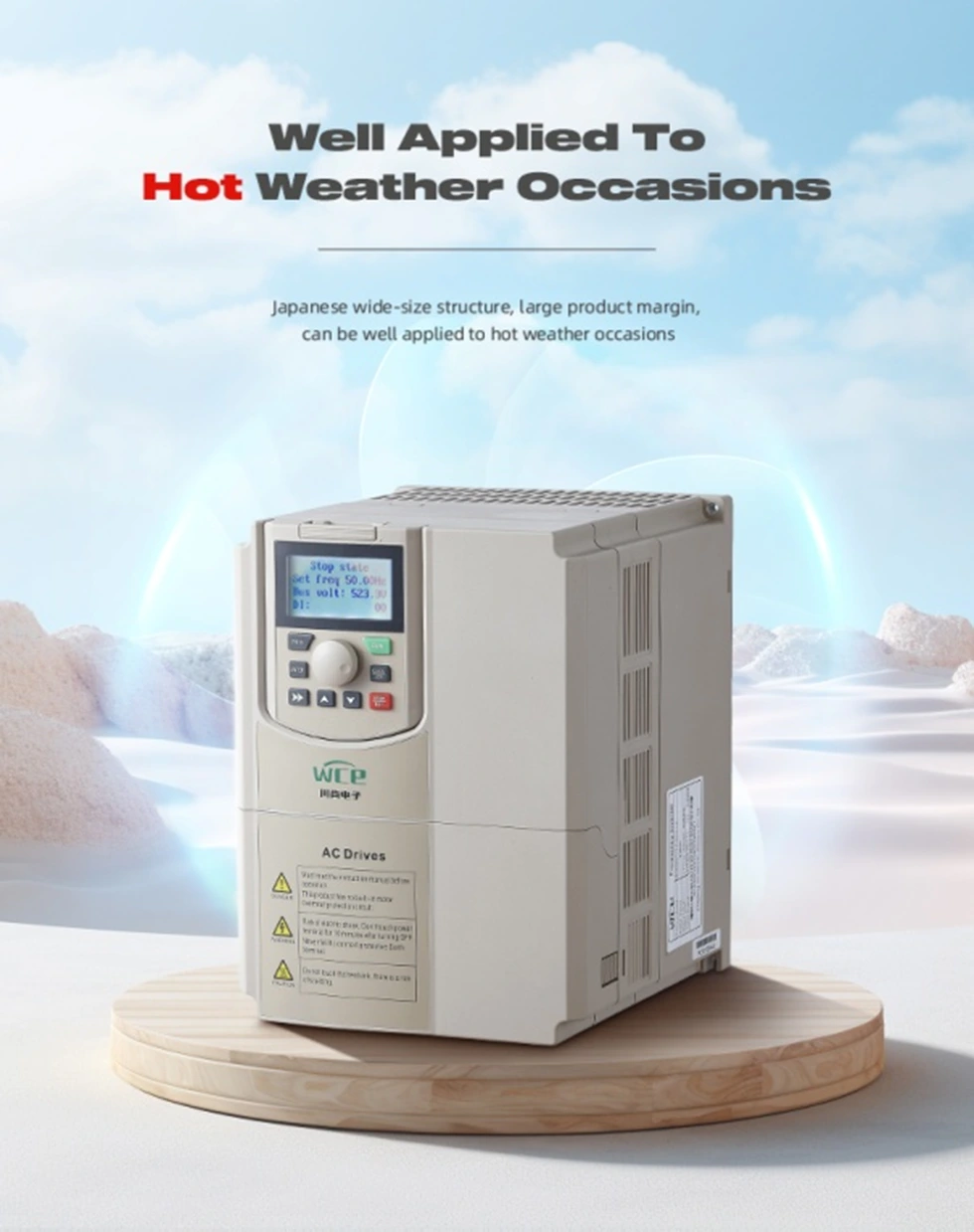

Volume VFD adalah struktur besar, radiator yang lebih besar, tingkat pemanfaatan produk, dapat bekerja secara normal di lingkungan yang panas seperti tropis.

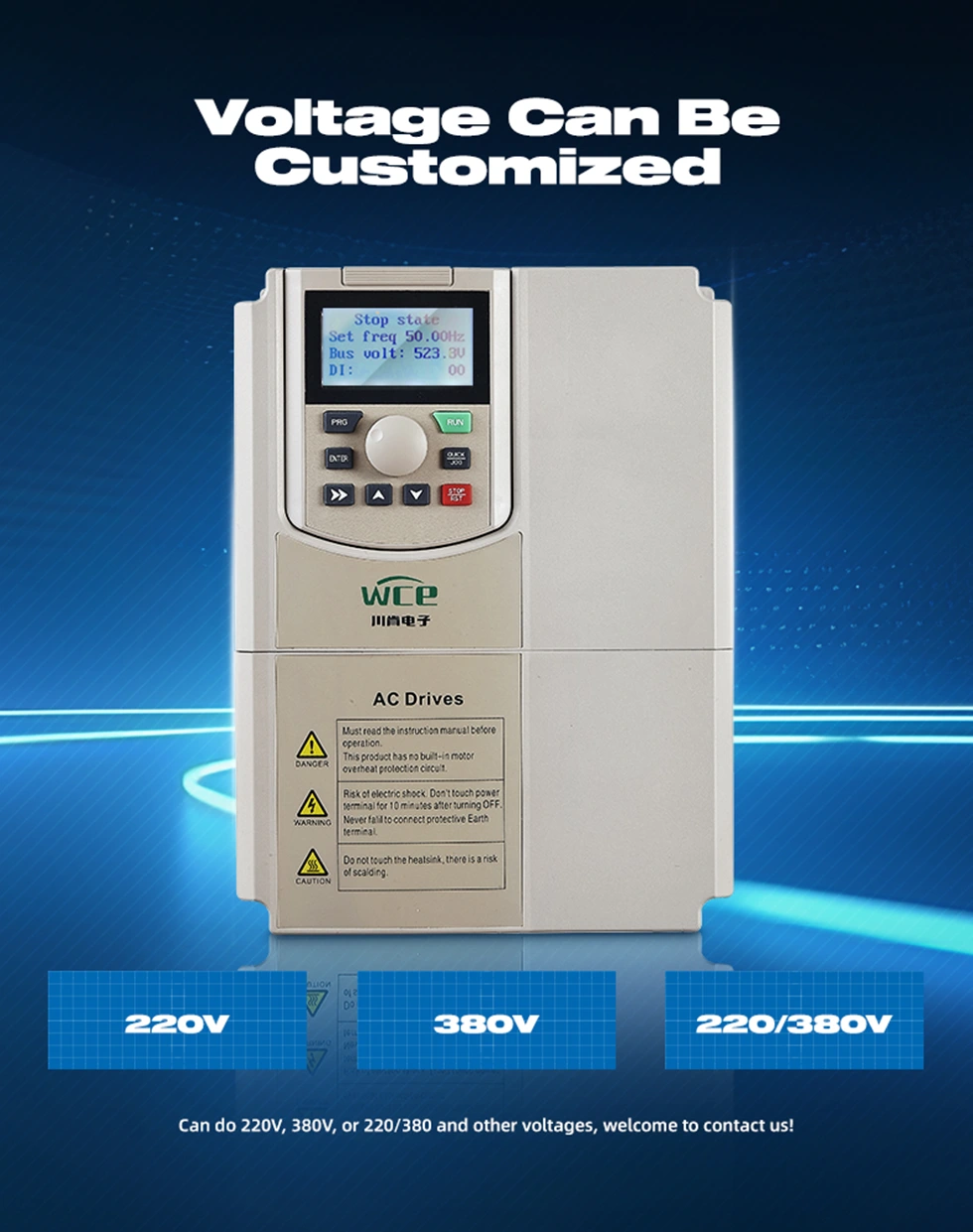

Berbagai jenis mode input dan output dapat disesuaikan:

Input 1.3p 380V ke output 3P 380V.

2. Input 3P220V ke output 3P220V.

3. Input 3P660V ke output 3P660V.

4. Input 1P220V ke output 3P 380V.

5. Input 1P220V ke output 3P220V.

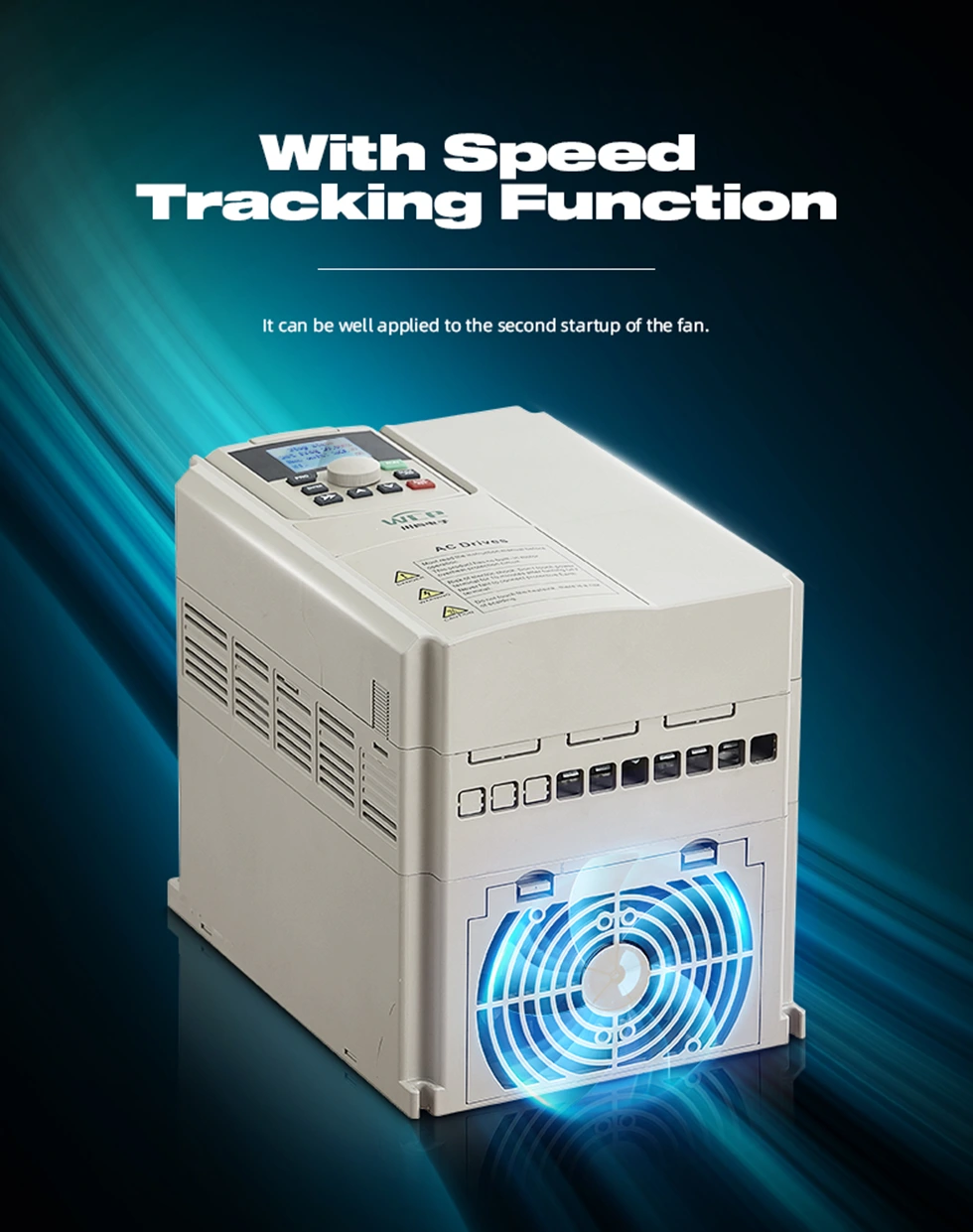

Dengan fungsi pelacakan kecepatan, dapat memulai ganda yang lebih baik.

Muncul dengan komunikasi Modbus RTU, dan juga dapat mengimplementasikan Modbus TCP, PRPFibus dan Profinet dengan menambahkan kartu ekspansi.

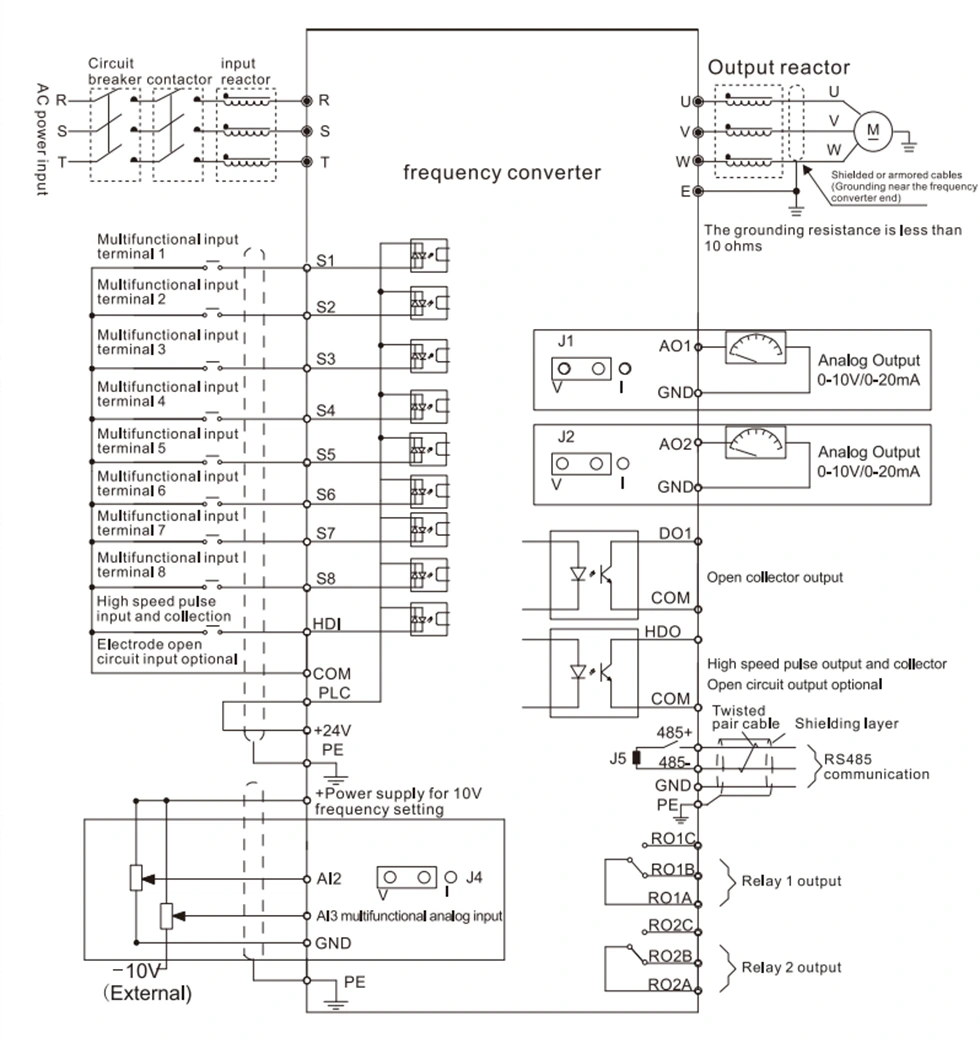

Diagram Pengkabelan VFD.
